Descripción del Producto

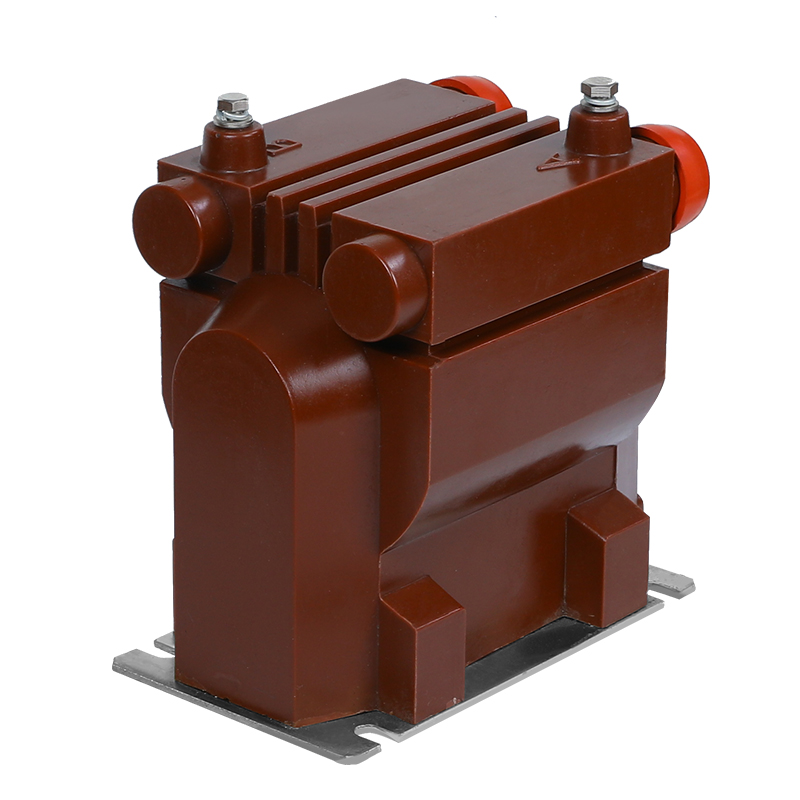

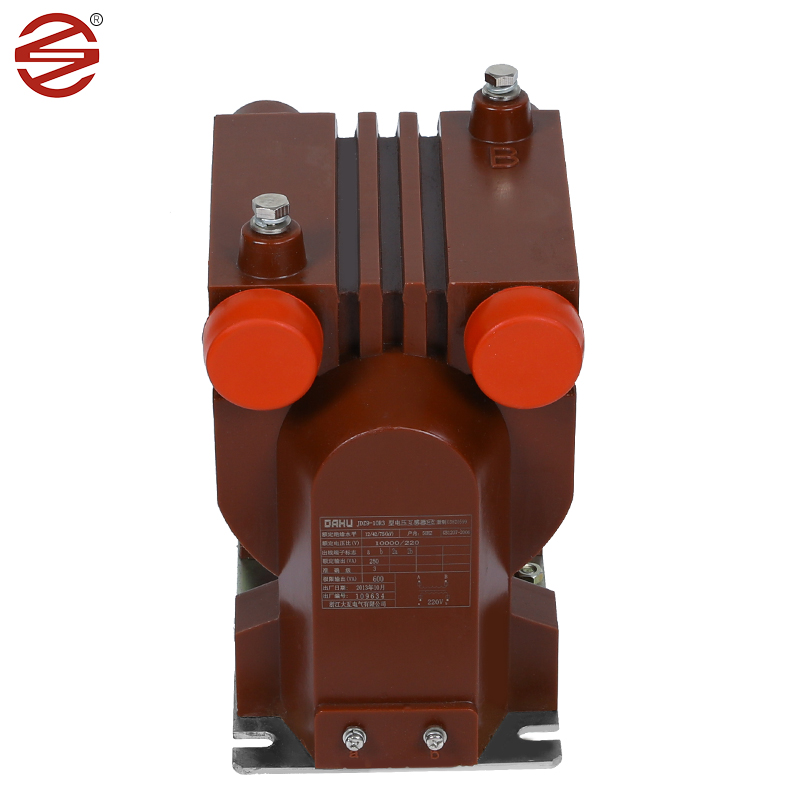

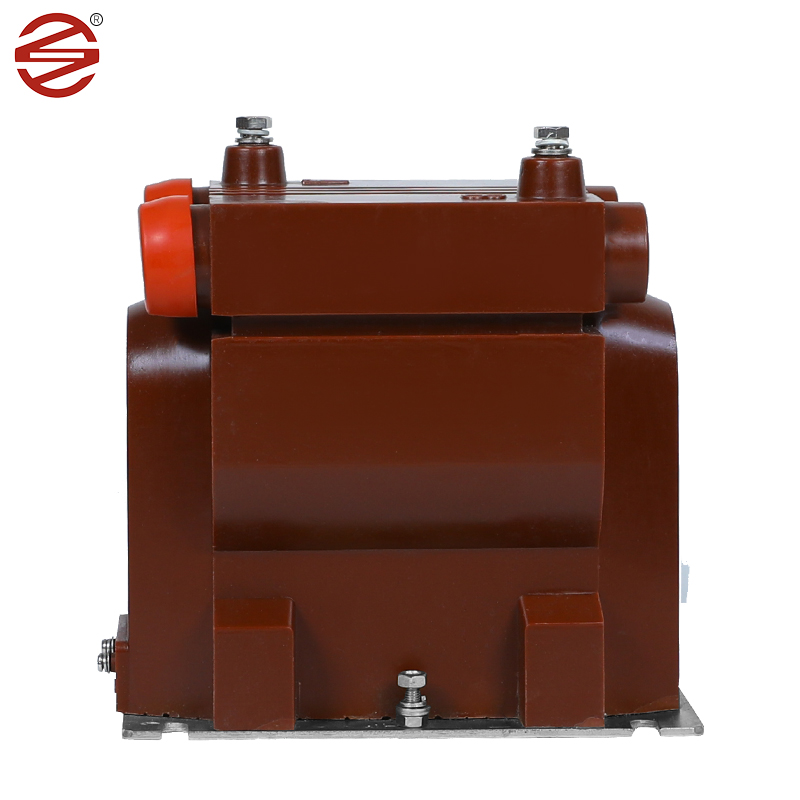

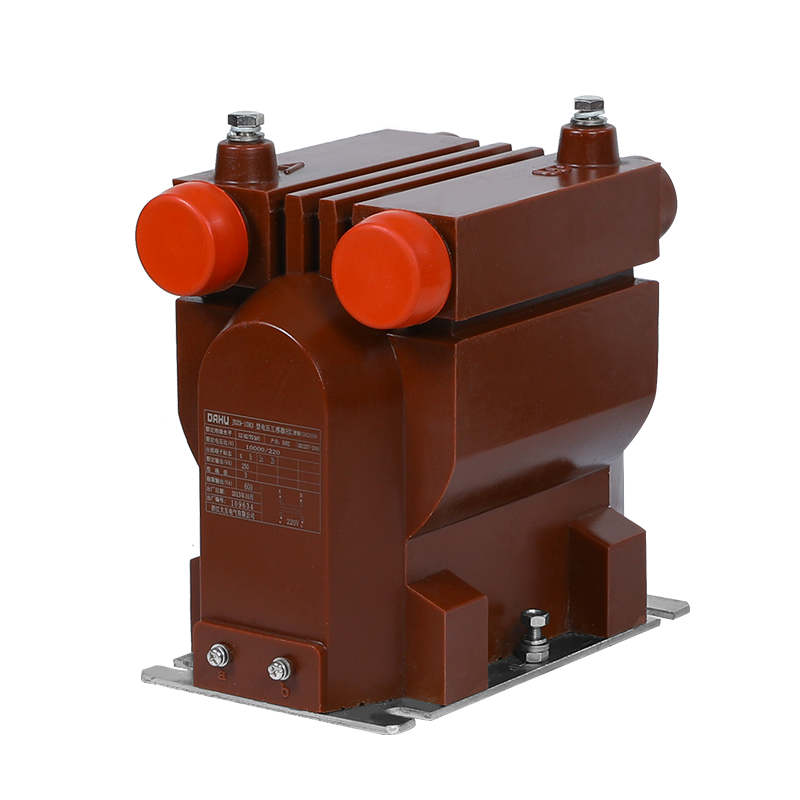

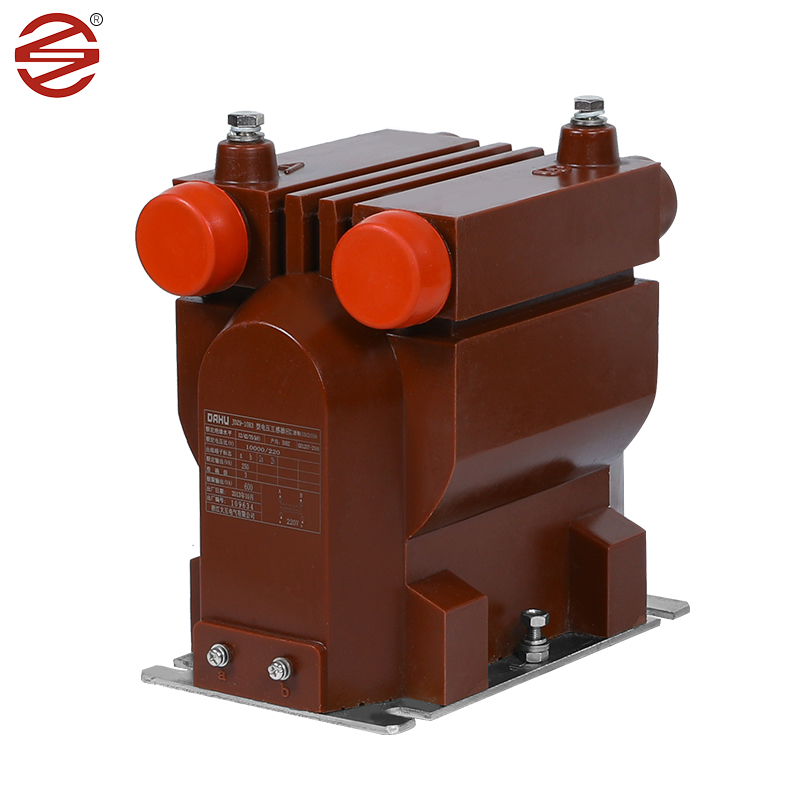

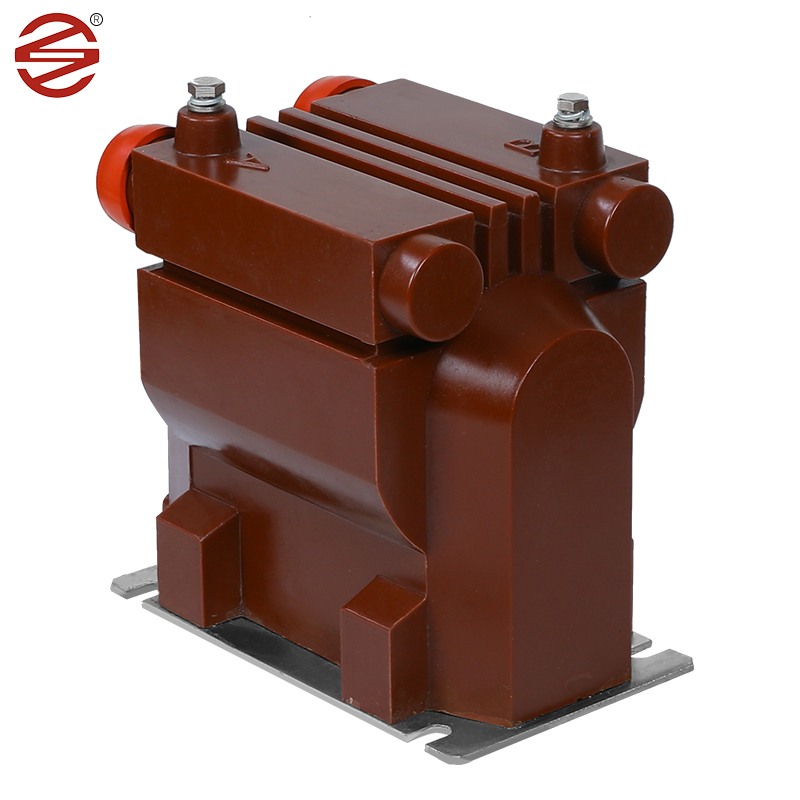

El PT de 10kV fabricado por Dahu Electric es un componente esencial en los gabinetes de interruptores interiores, que juega un papel crucial en los sistemas eléctricos modernos. No solo mide el voltaje, sino que también realiza tareas importantes, como el monitoreo de la energía eléctrica y la garantía de la operación suave de los relés protectores en los sistemas de CA monofásicos y trifásicos.

Además de sus capacidades funcionales, el PT de 10 kV de Dahu Electric es conocido por su compromiso con la calidad y la innovación. Incorpora características avanzadas, sufre pruebas rigurosas y cumple con los estándares de la industria, asegurando un rendimiento confiable.

Introducción al producto

Hoja de acero de silicio enrollada en frío: 10 kV PT a menudo utiliza una lámina de acero de silicio enrollada en frío como núcleo debido a sus excelentes propiedades magnéticas. Estos materiales exhiben alta permeabilidad y baja pérdida de núcleo, lo que los hace ideales para una transferencia de energía eficiente. Tienen bucles de histéresis más bajos y pérdidas de magnetización en comparación con otras opciones, lo que resulta en menos desechos de energía y un menor consumo de energía.

Resina epoxi: la resina epoxi tiene excelentes propiedades dieléctricas y resistencia mecánica, es la primera opción de material de aislamiento PT de 10 kV. Las fundiciones epoxi proporcionan un aislamiento confiable que protege los componentes internos de la descomposición eléctrica y los factores ambientales.

Cobre: los conductores de cobre se usan típicamente para devanados en 10 kV PT. Estos materiales ofrecen alta conductividad eléctrica y durabilidad mecánica, lo que permite la transmisión eficiente de las señales de corriente mientras resisten las tensiones operativas.

Material (resina epoxi): 10 kV Pt usa recintos de resina epoxi, que tiene excelentes propiedades de aislamiento y puede evitar el cruce de corriente o voltaje para una operación de circuito seguro. También es resistente a altas temperaturas y corrosión, y tiene un buen rendimiento de sellado para capacidades impermeables y a prueba de humedad. Los transformadores epoxi son más ligeros y más fáciles de instalar y mantener en comparación con los transformadores de aceite.

Superioridad del producto

Nuestro enchapado de productos de tornillos y placa inferior alcanza 8um/min, que es más a prueba de humedad y a prueba de óxido. El brillo es mejor.

1.	Solicitud	Medida
2.	Instalación	Interior.
3.	Aislamiento	Resina de fundición
4.	Tipo	Inducción de voltaje
5.	Construcción	Castilla de resina epoxi de tipo seco
6.	Número de fase	Fase de sing (1 conjunto = 3 nos.)
7.	Frecuencia	50 Hz
8.	Montaje montado	Apoyo en la estructura de pórtico montada
9.	Sistema de voltaje de clasificación primaria	11 kV (fase a fase)
10.	Sistema de voltaje máximo primario	12 kV (fase a fase)
11.	Sistema de tierra	Efectivamente aterrizado
12.	Aislamiento básico (resistencia al impulso Voltaje)	75 kV
13.	Voltaje de soporte de frecuencia de potencia	28 kV
14.	El extremo neutral del devanado primario, para conexión directa a tierra	Aislado para soportar los 10 kV Prueba de baja frecuencia.
15.	Tipo de devanado secundario	Sinuoso
16.	Relación de transformación	11 kV // 3/0.11 kV/3
17.	Distancia de arrastre	25 mm/kV (mínimo)
18.	Carga secundaria con calificación	7.5 a 10 VA
19.	Factor límite de voltaje	1.2 continuo y 1.5 por 30 segundos
20.	Clase de precisión	0.2 para la medición.
21.	Estándar	Diseño, fabricación, prueba, instalación y El rendimiento estará de acuerdo con lo último Ediciones de IEC 61869-1 e IEC 61869-3.
