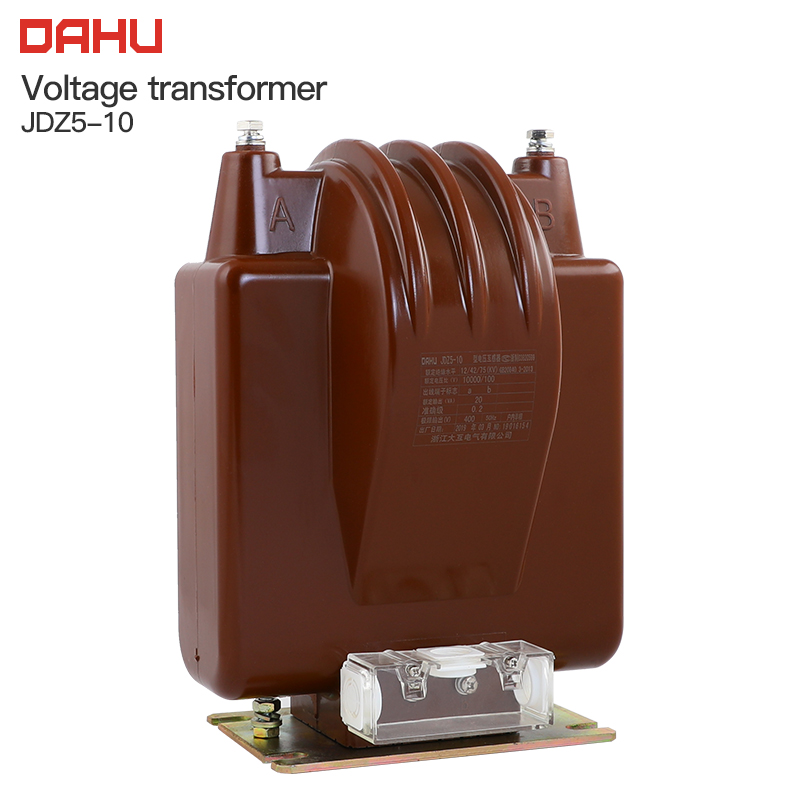

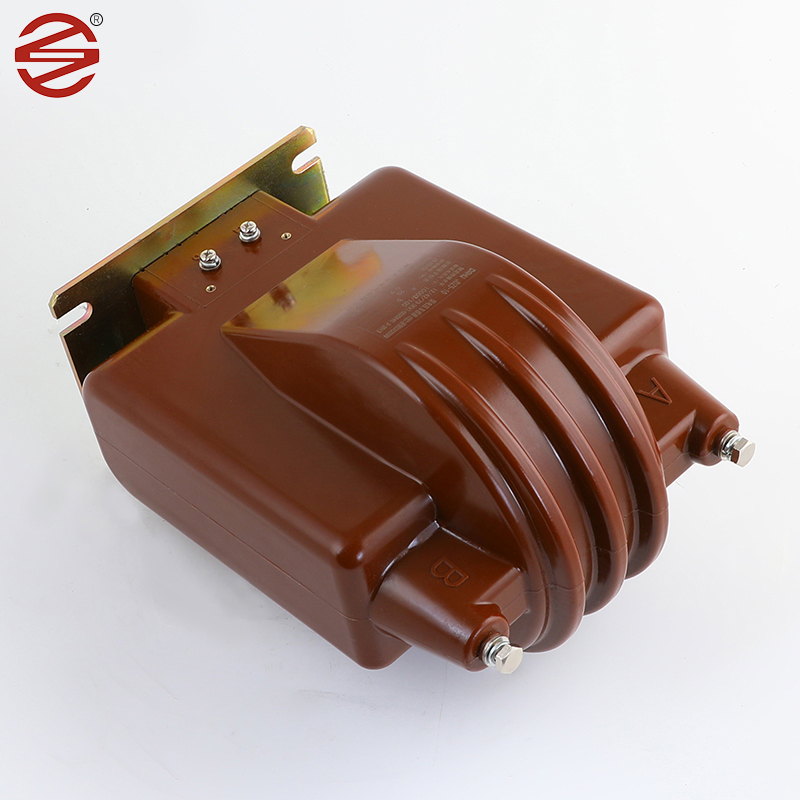

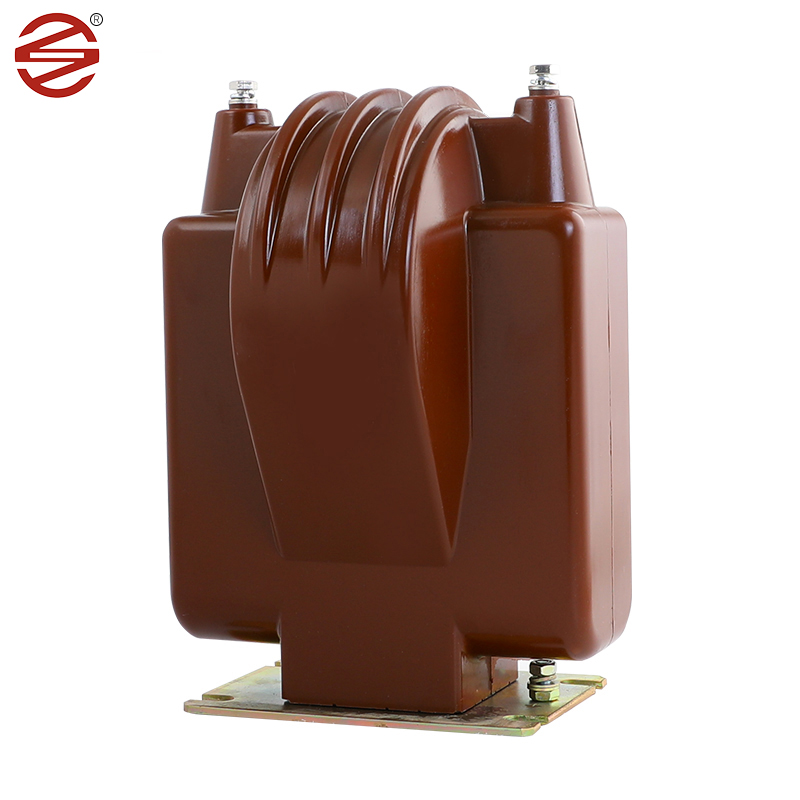

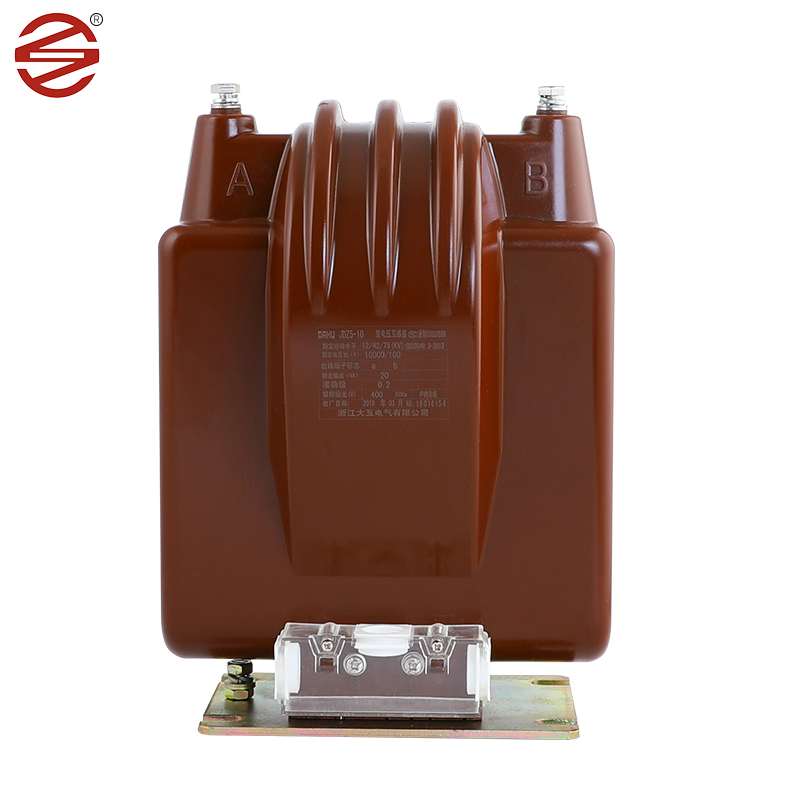

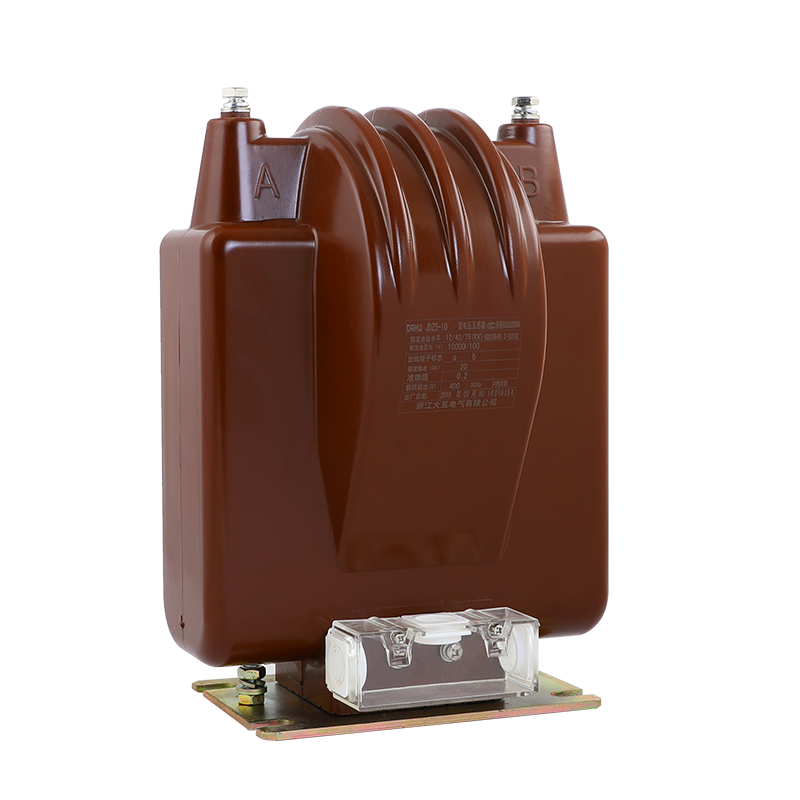

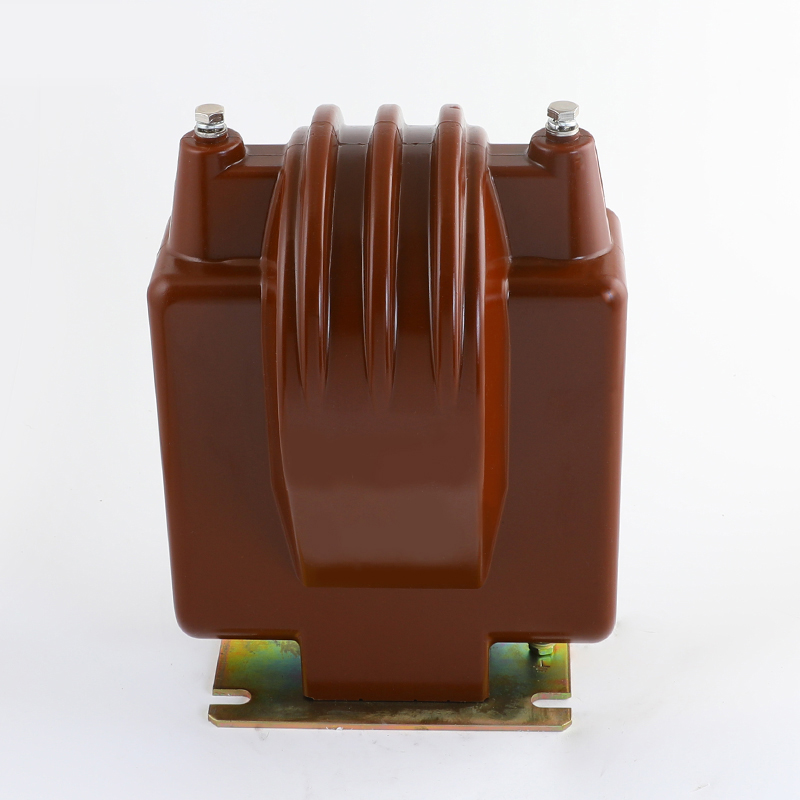

11 kV PT

El PT de 11 kV realizado por Dahu Electric es un componente indispensable en el gabinete de interruptor interior, y es la columna vertebral de la medición de voltaje, la monitorización de energía y los relés de protección en los sistemas de CA monofásicos y trifásicos. Su diseño resistente y su funcionalidad precisa lo convierten en un elemento esencial para garantizar la seguridad y la eficiencia de las operaciones eléctricas.

Enviar Consulta

Descripción del Producto

Hojas de acero de silicio enrolladas en frío: utilizado como material de núcleo en PT de 11 kV. Estas hojas son de mano en frío y poseen propiedades magnéticas excepcionales, incluida alta permeabilidad y baja pérdida de núcleo. Estas propiedades las hacen muy adecuadas para transformadores de voltaje.

Al utilizar las láminas de acero de silicio enrolladas en frío como material central, el transformador de voltaje puede lograr una transferencia de energía eficiente, mejorando así la eficiencia general del sistema. En comparación con los materiales alternativos, las láminas de acero de silicio enrolladas en frío exhiben bucles de histéresis más bajas y pérdidas de magnetización, lo que resulta en un menor desperdicio de energía y un menor consumo de energía.

Resina epoxi: la resina epoxi tiene excelentes propiedades dieléctricas y resistencia mecánica, es la primera opción del material de aislamiento PT de 11 kV. Las fundiciones epoxi proporcionan un aislamiento confiable que protege los componentes internos de la descomposición eléctrica y los factores ambientales.

Cobre: los conductores de cobre se usan típicamente para devanados en 11 kV PT. Estos materiales ofrecen alta conductividad eléctrica y durabilidad mecánica, lo que permite una transmisión eficiente de señales de voltaje mientras resisten las tensiones operativas.

Material (resina epoxi): 11 kV Pt usa recintos de resina epoxi, que tiene excelentes propiedades de aislamiento y puede evitar el cruce de corriente o voltaje para una operación de circuito seguro. También es resistente a altas temperaturas y corrosión, y tiene un buen rendimiento de sellado para capacidades impermeables y a prueba de humedad. Los transformadores epoxi son más ligeros y más fáciles de instalar y mantener en comparación con los transformadores de aceite.

11 kv pt superioridad

Nuestro enchapado de productos de tornillos y placa inferior alcanza 8um/min, que es más a prueba de humedad y a prueba de óxido. El brillo es mejor.

1.	Solicitud	Medida
2.	Instalación	Interior.
3.	Aislamiento	Resina de fundición
4.	Tipo	Inducción de voltaje
5.	Construcción	Castilla de resina epoxi de tipo seco
6.	Número de fase	Fase de sing (1 conjunto = 3 nos.)
7.	Frecuencia	50 Hz
8.	Montaje montado	Apoyo en la estructura de pórtico montada
9.	Sistema de voltaje de clasificación primaria	11 kV (fase a fase)
10.	Sistema de voltaje máximo primario	12 kV (fase a fase)
11.	Sistema de tierra	Efectivamente aterrizado
12.	Aislamiento básico (resistencia al impulso Voltaje)	75 kV
13.	Voltaje de soporte de frecuencia de potencia	28 kV
14.	El extremo neutral del devanado primario, para conexión directa a tierra	Aislado para soportar los 10 kV Prueba de baja frecuencia.
15.	Tipo de devanado secundario	Sinuoso
16.	Relación de transformación	11 kV // 3/0.11 kV/3
17.	Distancia de arrastre	25 mm/kV (mínimo)
18.	Carga secundaria con calificación	7.5 a 10 VA
19.	Factor límite de voltaje	1.2 continuo y 1.5 por 30 segundos
20.	Clase de precisión	0.2 para la medición.
21.	Estándar	Diseño, fabricación, prueba, instalación y El rendimiento estará de acuerdo con lo último Ediciones de IEC 61869-1 e IEC 61869-3.
