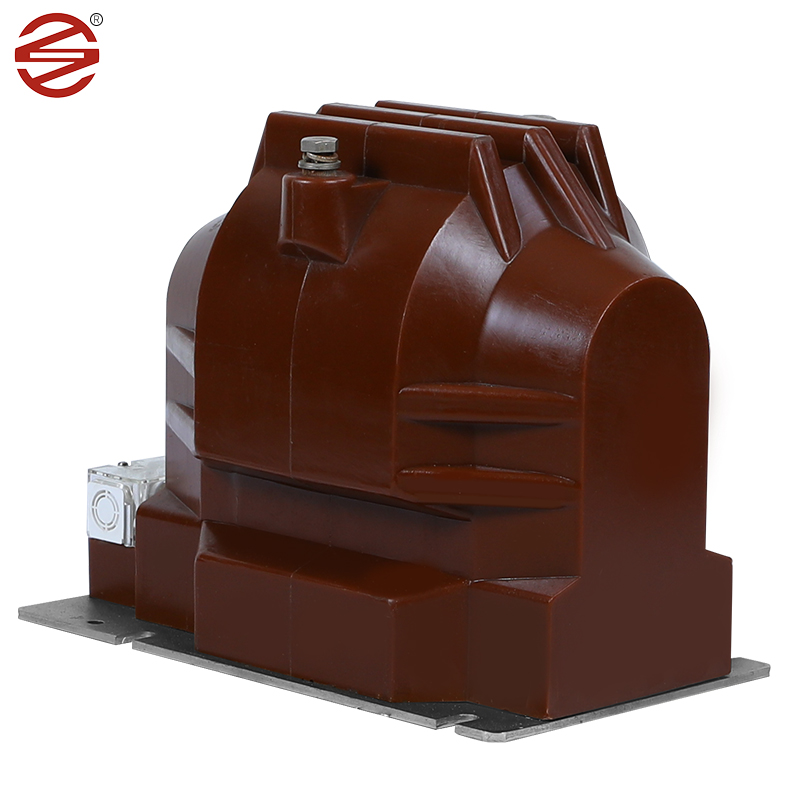

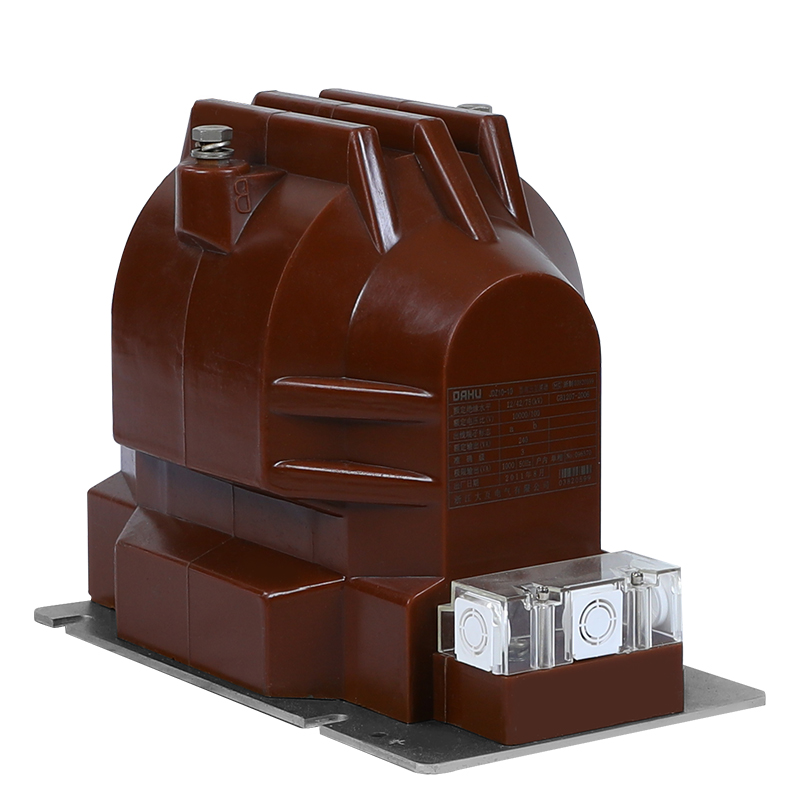

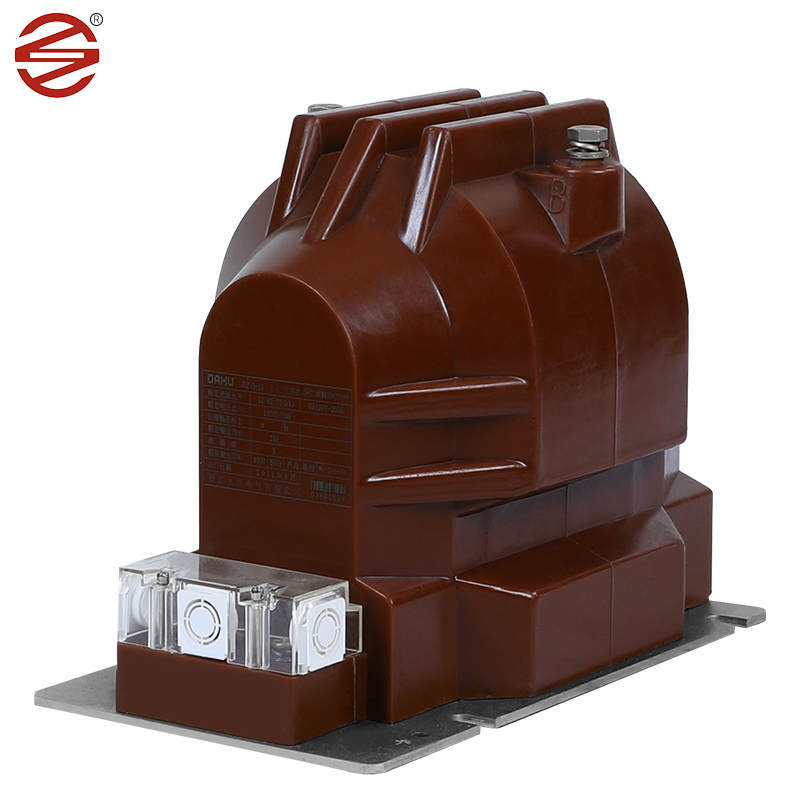

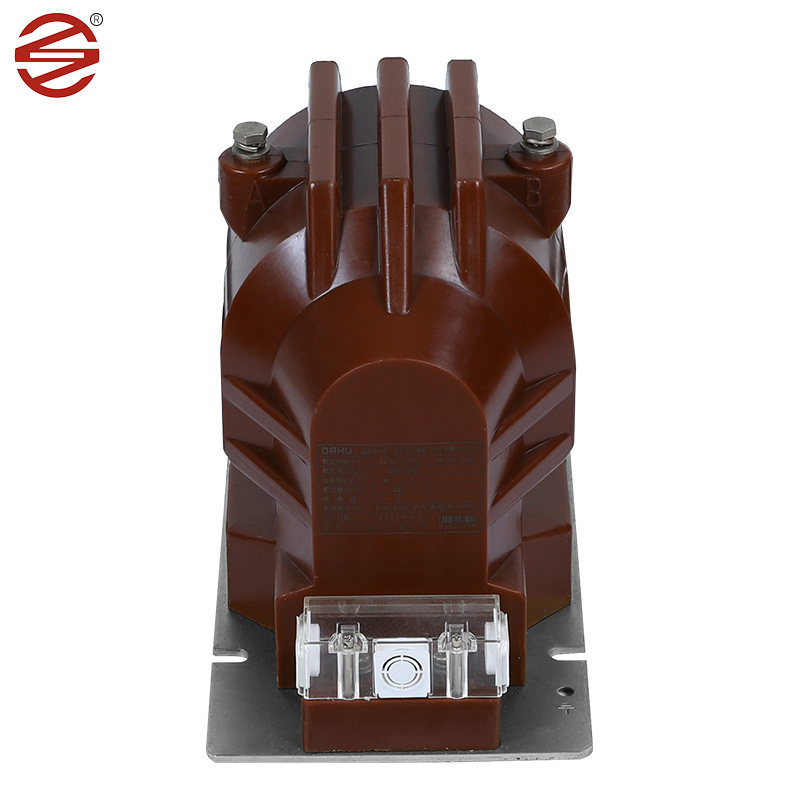

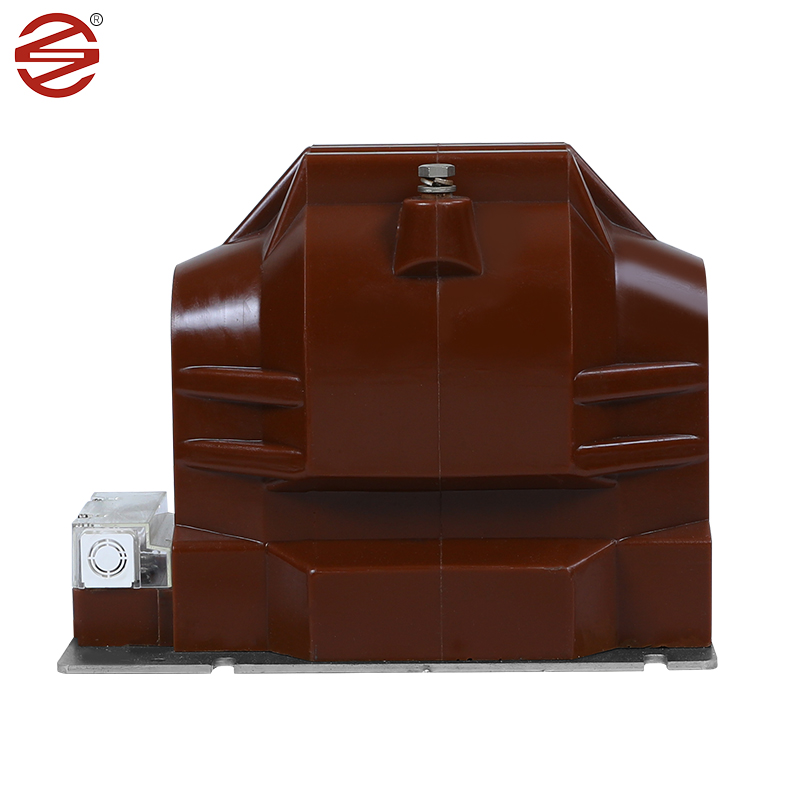

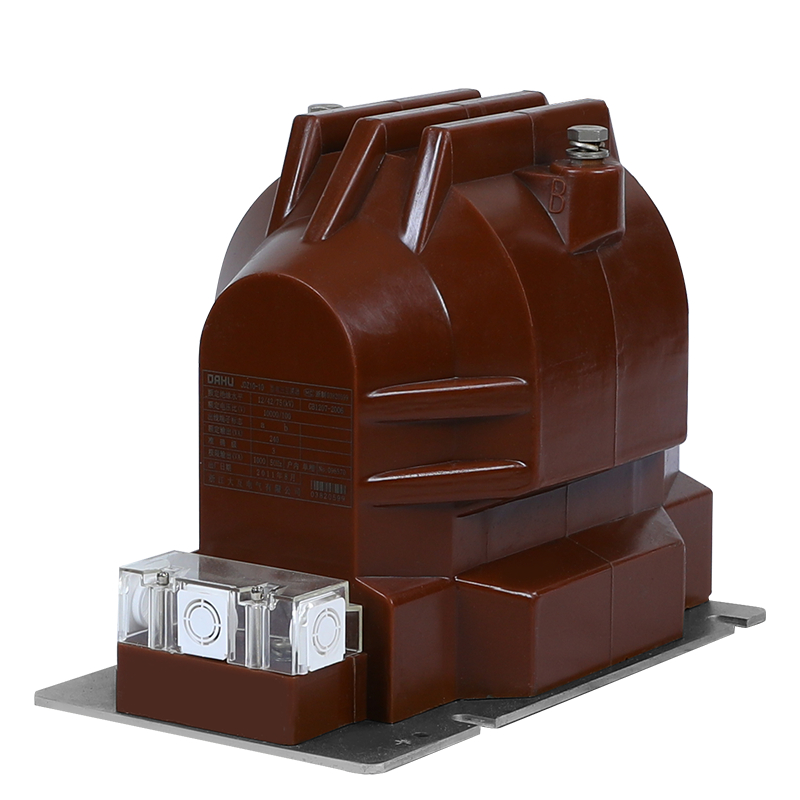

Transformador de voltaje de 11kv
  • Transformador de voltaje de 11kvTransformador de voltaje de 11kv
  • Transformador de voltaje de 11kvTransformador de voltaje de 11kv
  • Transformador de voltaje de 11kvTransformador de voltaje de 11kv
  • Transformador de voltaje de 11kvTransformador de voltaje de 11kv
  • Transformador de voltaje de 11kvTransformador de voltaje de 11kv
  • Transformador de voltaje de 11kvTransformador de voltaje de 11kv

Transformador de voltaje de 11kv

El transformador de voltaje de 11 kV producido por DAHU Electric es un dispositivo que desempeña un papel clave en aparamenta de interior, proporcionando una poderosa solución para medición de corriente, monitoreo de energía eléctrica y relés de protección en sistemas de CA monofásicos y trifásicos. Estos sistemas funcionan sin problemas a 50 Hz o 60 Hz y cumplen con una amplia gama de requisitos eléctricos para voltajes de equipos de hasta 12 kV. El diseño y funcionalidad del transformador de tensión de 11kV lo convierten en parte integral del sistema eléctrico. Es capaz de medir con precisión la corriente, monitorear el consumo de energía eléctrica y brindar protección en caso de falla en el sistema de energía. Al utilizar un transformador de voltaje de 11 kV, los usuarios pueden monitorear el estado operativo del sistema de energía en tiempo real y tomar las medidas necesarias a tiempo para garantizar el funcionamiento seguro y estable del sistema.

Enviar Consulta

Descripción del Producto

Láminas de acero al silicio laminadas en frío: el transformador de voltaje de 11 kV generalmente utiliza láminas de acero al silicio laminadas en frío como núcleo. Estos materiales están laminados en frío y tienen excelentes propiedades magnéticas, como alta permeabilidad y baja pérdida del núcleo, lo que los hace ideales para transformadores de corriente. Al utilizar láminas de acero al silicio laminadas en frío como material central, el transformador de corriente puede lograr una transferencia de energía eficiente, mejorando así la eficiencia del sistema. En comparación con otros materiales, las láminas de acero al silicio laminadas en frío tienen menores bucles de histéresis y pérdidas de magnetización, lo que significa menos desperdicio de energía y menor consumo de energía.


Resina epoxi: La resina epoxi tiene excelentes propiedades dieléctricas y resistencia mecánica, es la primera opción como material de aislamiento para transformadores de voltaje de 11 kV. Las piezas fundidas de epoxi proporcionan un aislamiento confiable que protege los componentes internos de fallas eléctricas y factores ambientales.


Cobre: ​​Los conductores de cobre se utilizan normalmente para devanados en transformadores de voltaje de 11 kV. Estos materiales ofrecen alta conductividad eléctrica y durabilidad mecánica, lo que permite una transmisión eficiente de señales de corriente y al mismo tiempo resiste tensiones operativas.


Material (resina epoxi): el transformador de voltaje de 11 kV utiliza gabinetes hechos de resina epoxi, que tiene excelentes propiedades de aislamiento y puede evitar el cruce de corriente o voltaje para una operación segura del circuito. También es resistente a altas temperaturas y corrosión, y tiene un buen rendimiento de sellado para capacidades a prueba de agua y humedad. Los transformadores epoxi son más livianos y fáciles de instalar y mantener en comparación con los transformadores sumergidos en aceite.

Superioridad del producto

Nuestro producto enchapado de tornillos y placa inferior alcanza 8um/min, lo que es más resistente a la humedad y al óxido. El brillo es mejor.

1. Solicitud Medida
2. Instalación Interior.
3. Aislamiento Resina fundida
4. Tipo Inducción de voltaje
5. Construcción Fundición de resina epoxi tipo seco
6. Número de fase Fase única (1 juego = 3 números)
7. Frecuencia 50Hz
8. Montaje Montado Soporte sobre estructura pórtico montado
9. Tensión nominal primaria del sistema 11 kV (Fase a Fase)
10. Voltaje máximo primario del sistema 12 kV (Fase a Fase)
11. Terrícolas del sistema Efectivamente puesto a tierra
12. Aislamiento básico (resistencia al impulso


Voltaje)
75 kilovoltios
13. Voltaje soportado de frecuencia de potencia 28 kilovoltios
14. El extremo neutro del devanado primario, por


conexión directa a tierra
Aislado para soportar los 10 kV.


prueba de baja frecuencia.
15. Tipo de devanado secundario Devanado simple
16. Relación de transformación 11 kV//3/0,11 kV/3
17. Distancia de fuga 25 mm/kV (mínimo)
18. Carga secundaria nominal 7,5 a 10 VA
19. Factor límite de tensión 1,2 continuo y 1,5 durante 30 segundos
20. Clase de precisión 0,2 para medición.
21. Estándar Diseño, Fabricación, Pruebas, Instalación y


El rendimiento se realizará de conformidad con las últimas


ediciones de IEC 61869-1 e IEC 61869-3.
