Transformador de corriente de 12kv

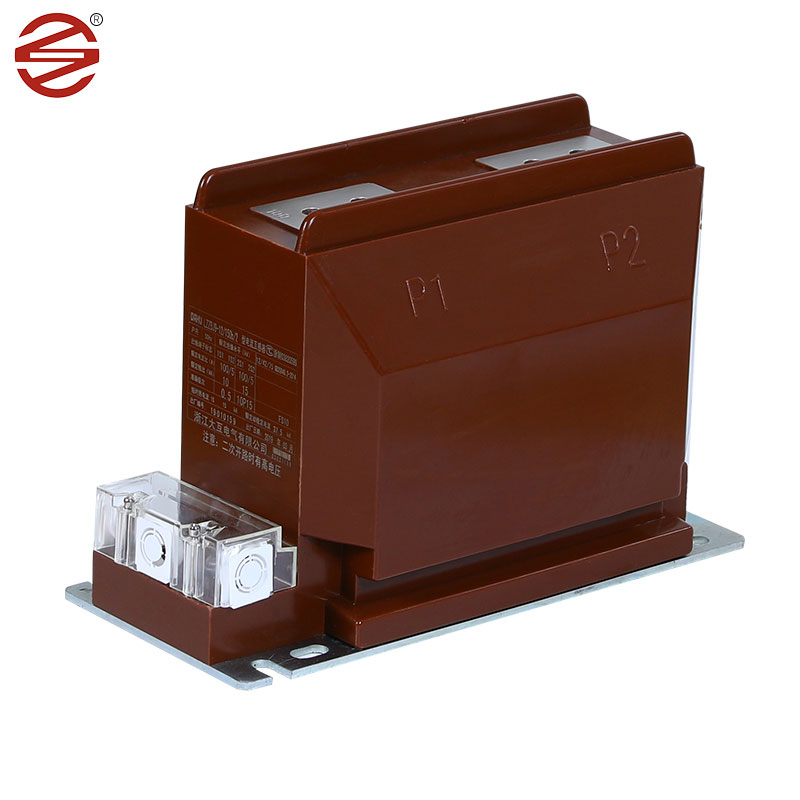

  • Transformador de corriente de 12kvTransformador de corriente de 12kv

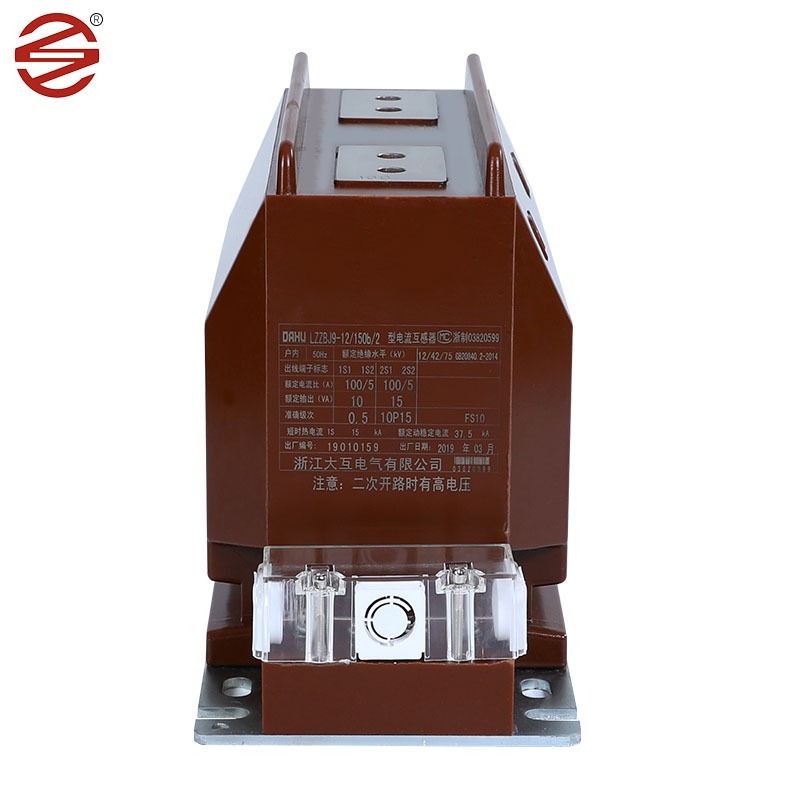

  • Transformador de corriente de 12kvTransformador de corriente de 12kv

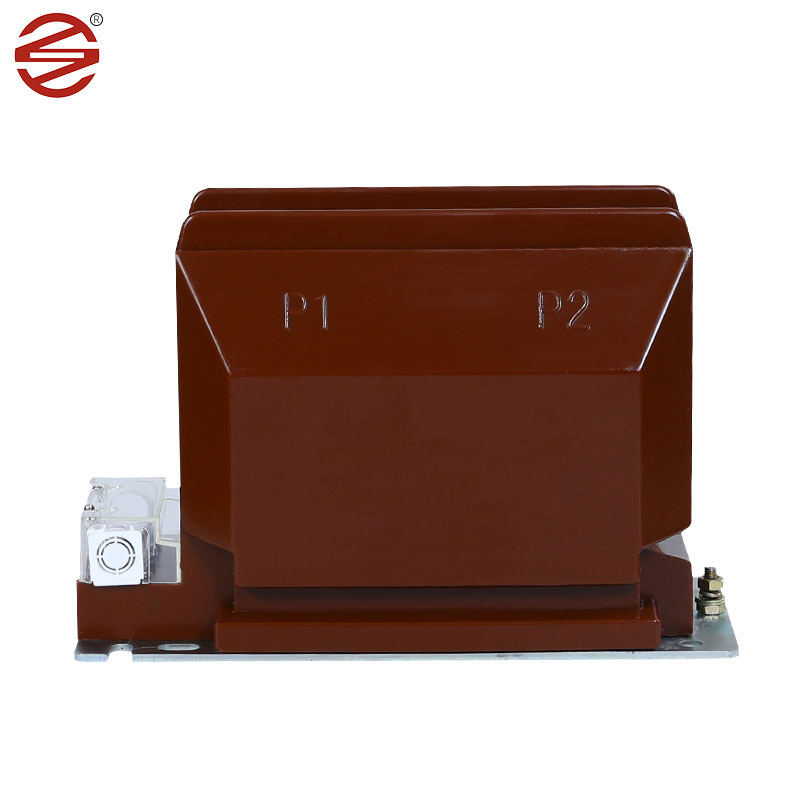

  • Transformador de corriente de 12kvTransformador de corriente de 12kv

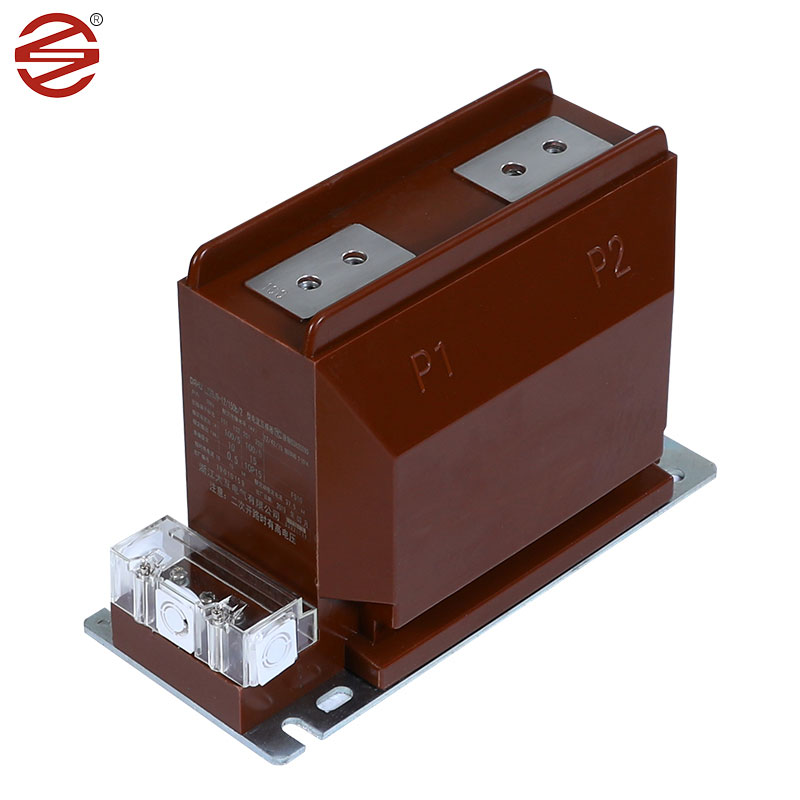

  • Transformador de corriente de 12kvTransformador de corriente de 12kv

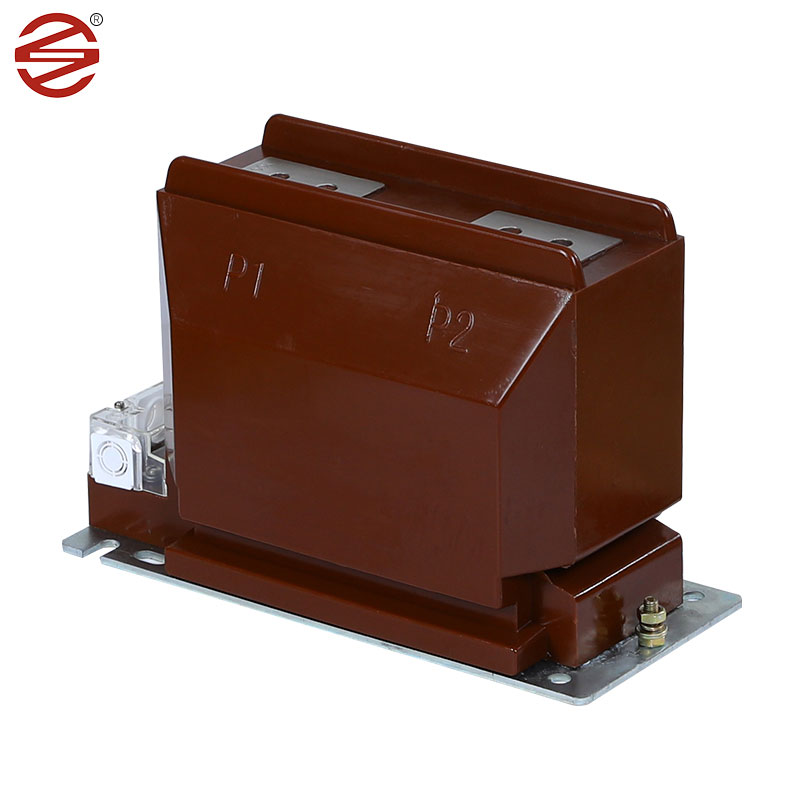

  • Transformador de corriente de 12kvTransformador de corriente de 12kv

Transformador de corriente de 12kv

El transformador de corriente de 12 kV fabricado por DAHU ELECTRIC es un componente indispensable dentro de los gabinetes de distribución de interiores, y sirve como columna vertebral para la medición de corriente, el monitoreo de energía eléctrica y los relés de protección en sistemas de CA monofásicos y trifásicos. Su diseño robusto y su precisa funcionalidad lo convierten en un elemento esencial para garantizar la seguridad y eficiencia de las operaciones eléctricas.

Enviar Consulta

Descripción del Producto

Láminas de acero al silicio laminadas en frío: los transformadores de corriente de 12 kV a menudo emplean láminas de acero al silicio laminadas en frío para sus núcleos debido a sus excelentes propiedades magnéticas. Estos materiales, al estar laminados en frío, presentan una alta permeabilidad y una baja pérdida del núcleo, lo que los hace ideales para una transferencia eficiente de energía. En comparación con otras opciones, tienen bucles de histéresis y pérdidas de magnetización más bajos, lo que resulta en un menor desperdicio de energía y un menor consumo de energía. En consecuencia, los sistemas que utilizan transformadores de corriente con estos materiales pueden reducir los costos operativos y prolongar la vida útil del equipo. En resumen, las láminas de acero al silicio laminadas en frío son cruciales en los sistemas de energía, ya que garantizan una transmisión de energía confiable y una medición de energía precisa.


Resina epoxi: La resina epoxi tiene excelentes propiedades dieléctricas y resistencia mecánica, es la primera opción como material de aislamiento para transformadores de corriente de 12 kV. Las piezas fundidas de epoxi proporcionan un aislamiento confiable que protege los componentes internos de fallas eléctricas y factores ambientales.


Cobre: ​​Los conductores de cobre se utilizan normalmente para devanados en transformadores de corriente de 12 kV. Estos materiales ofrecen alta conductividad eléctrica y durabilidad mecánica, lo que permite una transmisión eficiente de señales de corriente y al mismo tiempo resiste tensiones operativas.


Material (resina epoxi): las carcasas para transformadores de corriente de 12 kV suelen fabricarse con resina epoxi, lo que ofrece una serie de beneficios cruciales para garantizar la seguridad y la eficiencia de los circuitos eléctricos. Las destacadas propiedades de aislamiento de la resina epoxi sirven como una barrera formidable contra cruces de corriente o voltaje no deseados, manteniendo la integridad del circuito y protegiendo contra peligros eléctricos.


En particular, su excepcional resistencia a la temperatura permite un funcionamiento perfecto incluso en entornos de alta temperatura, lo que garantiza la confiabilidad en condiciones exigentes. Además, su robusta resistencia a la corrosión protege al transformador de los efectos dañinos de diversas sustancias químicas, extendiendo así su vida útil operativa.


Además, las capacidades superiores de sellado de la resina epoxi se traducen en un excelente rendimiento a prueba de agua y humedad, lo que hace que el transformador sea adecuado para su uso en ambientes húmedos sin comprometer la funcionalidad.


En comparación con los transformadores tradicionales sumergidos en aceite, los transformadores epoxi cuentan con un peso más liviano, lo que simplifica los procedimientos de instalación y mantenimiento. Esta característica no sólo mejora la comodidad sino que también contribuye a la agilidad y adaptabilidad general del sistema.


En esencia, la utilización de resina epoxi en gabinetes de transformadores representa una opción estratégica, que combina propiedades de aislamiento avanzadas, resistencia en condiciones difíciles y facilidad de manejo para garantizar un rendimiento óptimo y una longevidad en los sistemas eléctricos.


Parámetro del producto

1. Solicitud Medida
2 Instalación Interior
3. Construcción Fundición de resina epoxi tipo seco
4 Aislamiento Resina fundida
5. Número de fase Soltero
6. Frecuencia nominal 50Hz
7. Tensión nominal primaria del sistema 11 kV Fase a Fase
8. Voltaje máximo del sistema 12 kV Fase a Fase
9. Puesta a tierra del sistema Efectivamente puesto a tierra
10. Nivel de aislamiento básico (1,2/50 μs. 75 kilovoltios
11. Tensión soportada de frecuencia eléctrica (1 min.50
Hz)
28 kilovoltios
12.
13.
Relación:
Alimentador 11kV
Primario
10-20/5A
Devanado simple
14. Secundario Devanado simple
15. Clase de precisión 0,2/0,25 para medición
16. Carga
a) para medición
7,5-10 VA
17. Clasificación actual a corto plazo Mínimo 10 kA durante 1 segundo
18. Calificación actual extendida 120% de la corriente nominal
19. Sobre calificación actual <10A
20. Distancia de fuga 25 mm/KV (mínimo
21. Estándar Diseño,Fabricación,Pruebas,Instalación
y El desempeño deberá ser de acuerdo con
las últimas ediciones de IBC 61869-1 e IEC
61869-2
