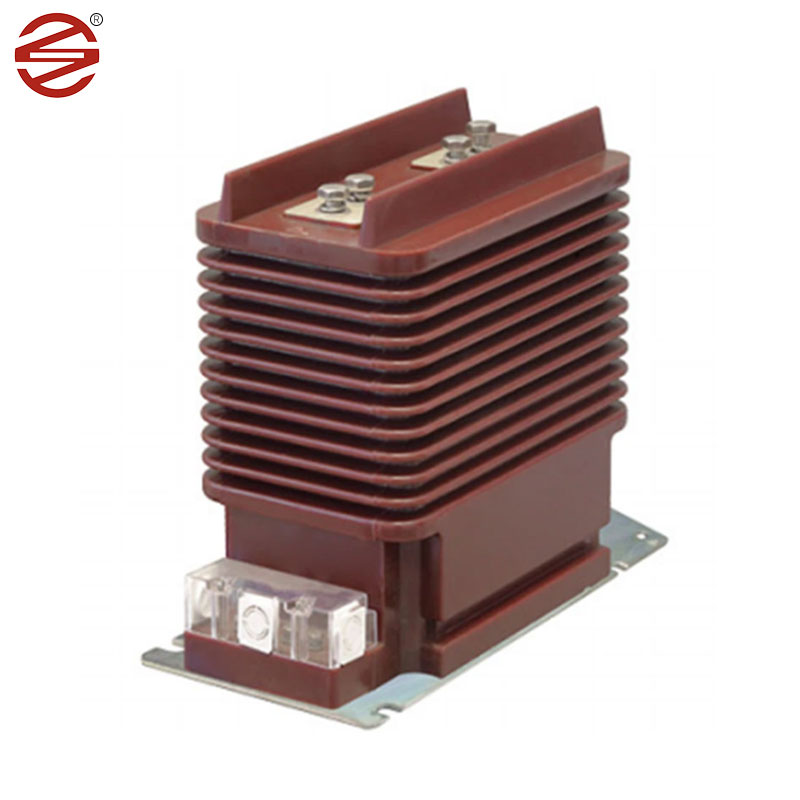

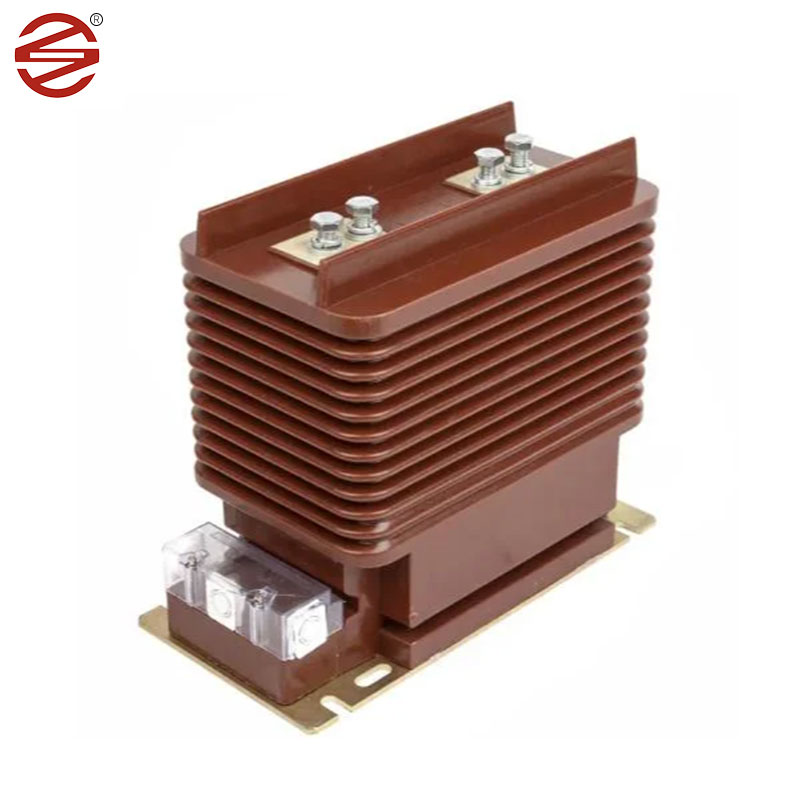

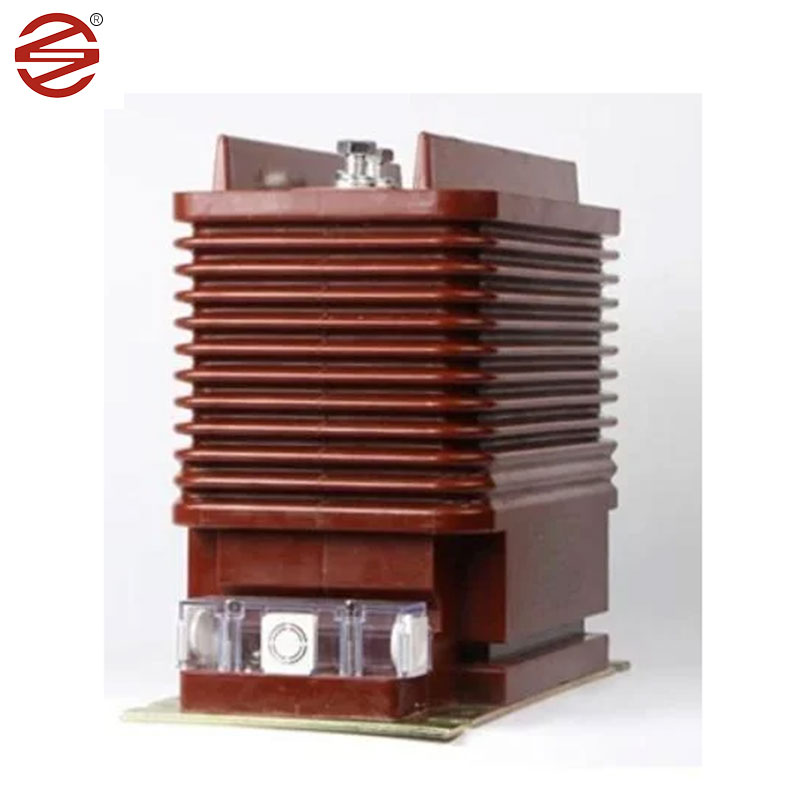

Transformador de corriente de 20 kv
  • Transformador de corriente de 20 kvTransformador de corriente de 20 kv
  • Transformador de corriente de 20 kvTransformador de corriente de 20 kv
  • Transformador de corriente de 20 kvTransformador de corriente de 20 kv

Transformador de corriente de 20 kv

El transformador de corriente de 20 kV fabricado por DAHU ELECTRIC se destaca como un componente indispensable dentro de los gabinetes de distribución interiores, desempeñando un papel fundamental en los sistemas eléctricos modernos. Sus funcionalidades multifacéticas se extienden mucho más allá de la mera medición de corriente, abarcando tareas vitales como el monitoreo de energía eléctrica y el funcionamiento perfecto de relés de protección en sistemas de CA monofásicos y trifásicos.

Enviar Consulta

Descripción del Producto

Más allá de su destreza funcional, el transformador de corriente de 20 kV de DAHU ELECTRIC ejemplifica un compromiso con la calidad y la innovación. Sus funciones avanzadas, junto con pruebas rigurosas y el cumplimiento de los estándares de la industria, infunden confianza en su rendimiento y confiabilidad.


Chapa de acero al silicio laminada en frío: el transformador de corriente de 20 kV a menudo utiliza chapa de acero al silicio laminada en frío como núcleo debido a sus excelentes propiedades magnéticas. Estos materiales exhiben una alta permeabilidad y una baja pérdida del núcleo, lo que los hace ideales para una transferencia de energía eficiente. Tienen bucles de histéresis y pérdidas de magnetización menores en comparación con otras opciones, lo que resulta en menos desperdicio de energía y menor consumo de energía.


Resina epoxi: La resina epoxi es un material versátil y ampliamente utilizado en diversas industrias debido a sus excelentes propiedades dieléctricas y resistencia mecánica. Es particularmente preferido como material de aislamiento primario para transformadores de corriente de 20 kV.


Las propiedades dieléctricas de la resina epoxi se refieren a su capacidad para resistir el flujo de corriente eléctrica. Esta propiedad es crucial para garantizar el funcionamiento seguro y eficiente de los equipos eléctricos. La alta rigidez dieléctrica de la resina epoxi le permite soportar altos niveles de voltaje sin descomponerse, lo que la convierte en una opción ideal para el aislamiento en transformadores de corriente.


Además de sus propiedades dieléctricas, la resina epoxi también ofrece una resistencia mecánica excepcional. Tiene una alta resistencia a la tracción, lo que significa que puede soportar tensiones mecánicas importantes sin deformarse ni romperse. Esto lo hace altamente confiable para proteger los componentes internos de los transformadores de corriente de fuerzas y vibraciones externas.


Las piezas fundidas de epoxi, que se fabrican vertiendo resina epoxi en moldes, proporcionan un aislamiento confiable para los transformadores de corriente. El proceso de fundición garantiza una capa de aislamiento uniforme y sin costuras, que previene eficazmente averías y fugas eléctricas. Esta capa aislante también actúa como barrera contra factores ambientales como la humedad, el polvo y los productos químicos, mejorando aún más la protección de los componentes internos.


Cobre: ​​Los conductores de cobre se utilizan normalmente para devanados en transformadores de corriente de 20 kV. Estos materiales ofrecen alta conductividad eléctrica y durabilidad mecánica, lo que permite una transmisión eficiente de señales de corriente y al mismo tiempo resiste tensiones operativas.


Parámetro del producto

1. Solicitud Medida
2. Instalación Interior
3. Construcción Fundición de resina epoxi tipo seco
4. Aislamiento Resina fundida
5. Número de fase Soltero
6. Frecuencia nominal 50Hz
7. Tensión nominal primaria del sistema 22 kV Fase a Fase
8. Voltaje máximo del sistema 24 kV Fase a Fase
9. Puesta a tierra del sistema Efectivamente puesto a tierra
10. Nivel de aislamiento básico (1,2/50 u seg. 125 kilovoltios
11. Tensión soportada de frecuencia eléctrica (1 min.50
Hz)
50 kilovoltios
12.
13.
Ratame:
Alimentador 11kV
Primario
200/5A
Devanado simple
14. Secundario Devanado simple
15. Clase de precisión 0,2/0,25 para medición
16. Carga
a) para medición
10-15 VA
17. Clasificación actual a corto plazo Mínimo 80 kA durante 1 segundo
18. Calificación actual extendida 120% de la corriente nominal
19. Distancia de fuga 28 mm/KV (mínimo)
20. Estándar Diseño,Fabricación,Pruebas,Instalación
y El desempeño deberá ser de acuerdo con
las últimas ediciones de IEC 61869-1 e IEC
61869-2
