Bienvenido a nuestra venta al por mayor de transformadores de corriente de 24 kv, cada solicitud de los clientes se responde dentro de las 24 horas. Dahu Electric es el fabricante profesional, nos gustaría ofrecerle un transformador de corriente de 24 kv y le ofreceremos el mejor servicio postventa y entrega oportuna.
Chapa de acero al silicio laminada en frío: debido a sus excelentes propiedades magnéticas, la chapa de acero al silicio laminada en frío se utiliza a menudo como material central del transformador de corriente de 24 kV. Estos materiales tienen alta permeabilidad y baja pérdida del núcleo, lo que los hace eficientes para la transferencia de energía. Tienen bucles de histéresis y pérdidas de magnetización más bajos en comparación con las alternativas, lo que resulta en menos desperdicio de energía y menor consumo de energía.
Resina epoxi: La resina epoxi es un material muy versátil y ampliamente utilizado en diversas industrias, debido a sus excepcionales propiedades dieléctricas y resistencia mecánica. Es particularmente preferido como material de aislamiento primario para transformadores de corriente de 24 kV. Las propiedades dieléctricas de la resina epoxi se refieren a su capacidad para resistir el flujo de corriente eléctrica, lo cual es crucial para garantizar el funcionamiento seguro y eficiente de los equipos eléctricos. Gracias a su alta rigidez dieléctrica, la resina epoxi puede soportar altos niveles de voltaje sin descomponerse, lo que la convierte en una opción ideal para el aislamiento de transformadores de corriente.
Además de sus propiedades dieléctricas, la resina epoxi también ofrece una resistencia mecánica excepcional. Tiene una alta resistencia a la tracción, lo que significa que puede soportar tensiones mecánicas importantes sin deformarse ni romperse. Esto lo hace altamente confiable para proteger los componentes internos de los transformadores de corriente de fuerzas y vibraciones externas.
Las piezas fundidas de epoxi se fabrican vertiendo resina epoxi en un molde para proporcionar un aislamiento confiable para los transformadores de corriente. El proceso de fundición garantiza una capa de aislamiento uniforme y sin costuras que previene eficazmente averías y fugas eléctricas. La capa aislante también puede bloquear la humedad, el polvo, los productos químicos y otros factores ambientales para mejorar aún más la protección de los componentes internos.
Cobre: Los conductores de cobre se utilizan normalmente para devanados en transformadores de corriente de 24 kV. Estos materiales ofrecen alta conductividad eléctrica y durabilidad mecánica, lo que permite una transmisión eficiente de señales de corriente y al mismo tiempo resiste tensiones operativas.

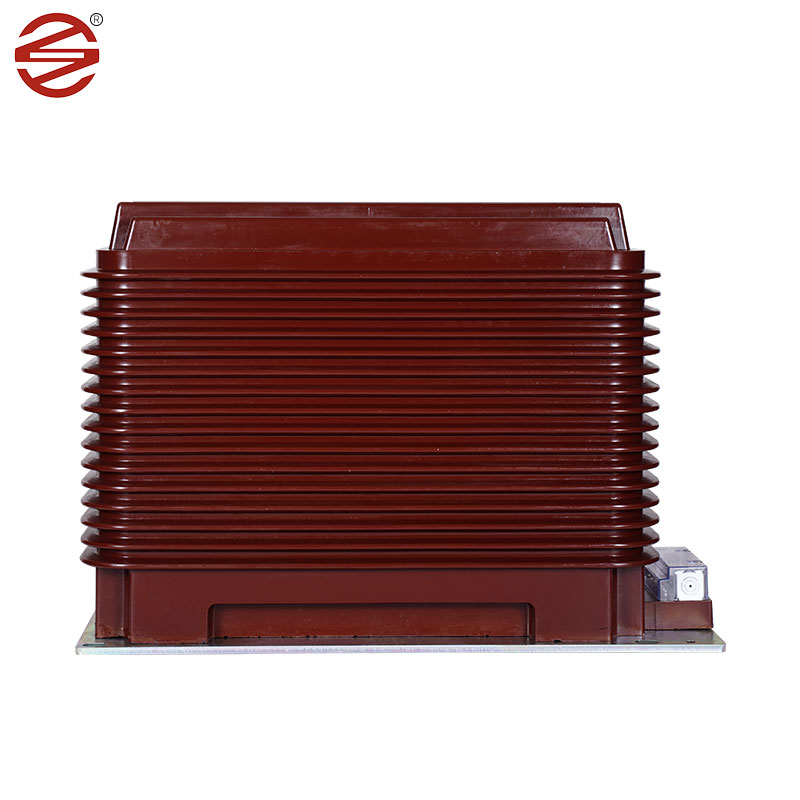

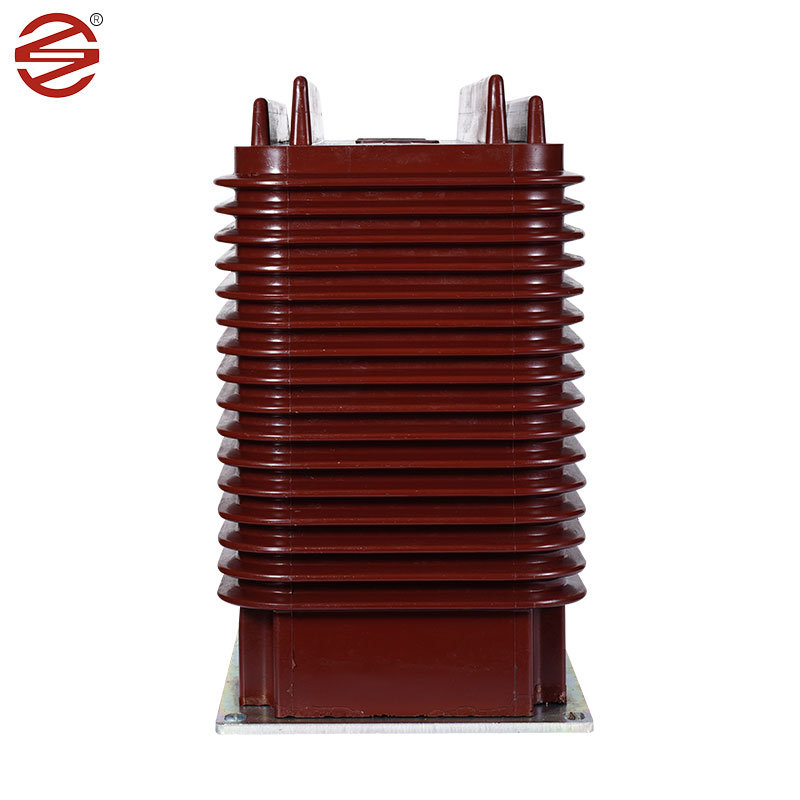

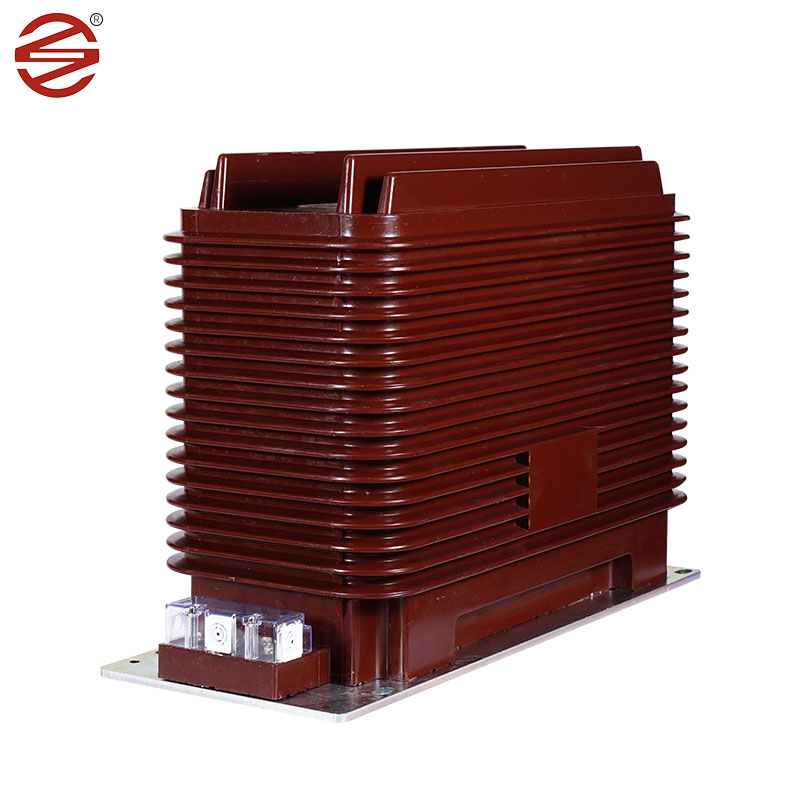

El transformador de corriente de 24kV fabricado por DAHU ELECTRIC es un componente esencial en los armarios de distribución de interior y desempeña un papel crucial en los sistemas eléctricos modernos. No solo mide la corriente sino que también realiza tareas importantes como monitorear la energía eléctrica y garantizar el buen funcionamiento de los relés de protección en sistemas de CA monofásicos y trifásicos.
Además de sus capacidades funcionales, el transformador de corriente de 24kV de DAHU ELECTRIC se caracteriza por su compromiso con la calidad y la innovación. Incorpora funciones avanzadas, se somete a pruebas rigurosas y cumple con los estándares de la industria, lo que garantiza un rendimiento confiable.
Nuestro producto enchapado de tornillos y placa inferior alcanza 8um/min, lo que es más resistente a la humedad y al óxido. El brillo es mejor.
1. | Solicitud | Medida |
2. | Instalación | Interior |
3. | Construcción | Fundición de resina epoxi tipo seco |
4. | Aislamiento | Resina fundida |
5. | Número de fase | Soltero |
6. | Frecuencia nominal | 50Hz |
7. | Tensión nominal primaria del sistema | 22 kV Fase a Fase |
8. | Voltaje máximo del sistema | 24 kV Fase a Fase |
9. | Puesta a tierra del sistema | Efectivamente puesto a tierra |
10. | Nivel de aislamiento básico (1,2/50 u seg. | 125 kilovoltios |
11. | Tensión soportada de frecuencia eléctrica (1 min.50 Hz) |
50 kilovoltios |
12. 13. |
Ratame: Alimentador 11kV Primario |
200/5A Devanado simple |
14. | Secundario | Devanado simple |
15. | Clase de precisión | 0,2/0,25 para medición |
16. | Carga a) para medición |
10-15 VA |
17. | Clasificación actual a corto plazo | Mínimo 80 kA durante 1 segundo |
18. | Calificación actual extendida | 120% de la corriente nominal |
19. | Distancia de fuga | 28 mm/KV (mínimo) |
20. | Estándar | Diseño,Fabricación,Pruebas,Instalación y El desempeño deberá ser de acuerdo con las últimas ediciones de IEC 61869-1 e IEC 61869-2 |
