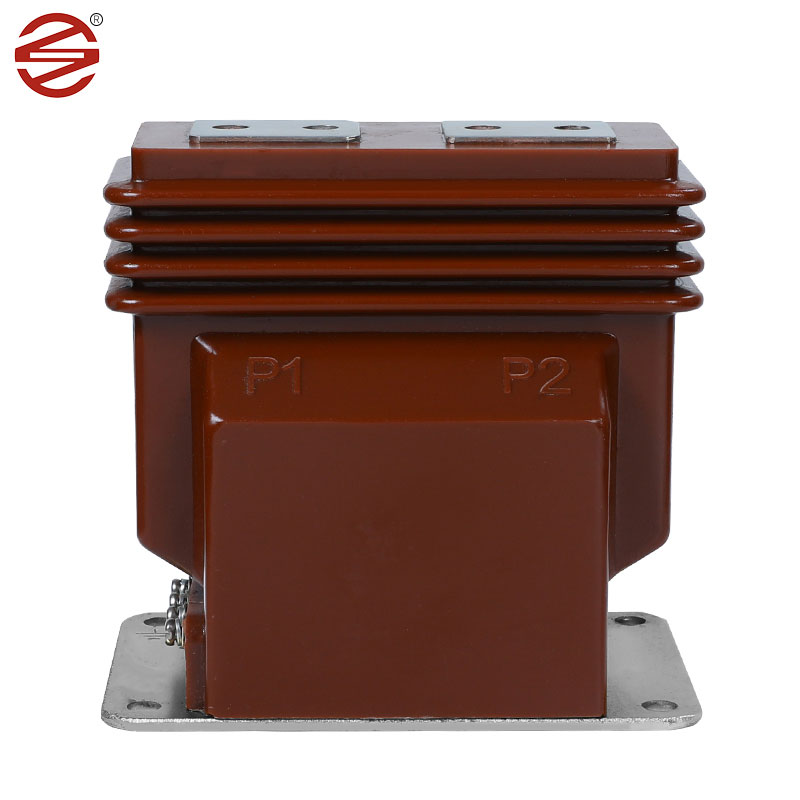

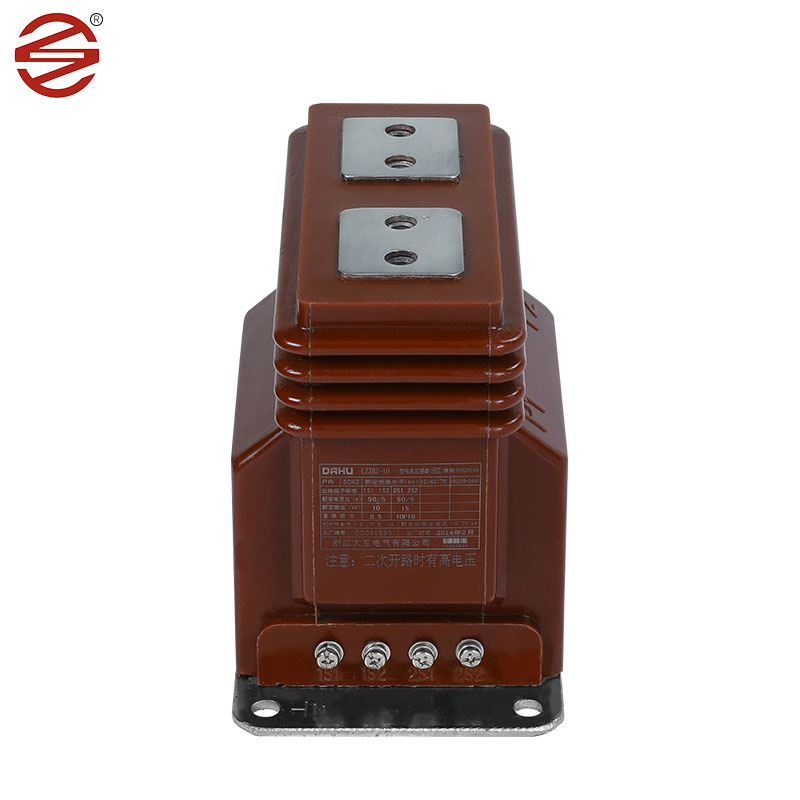

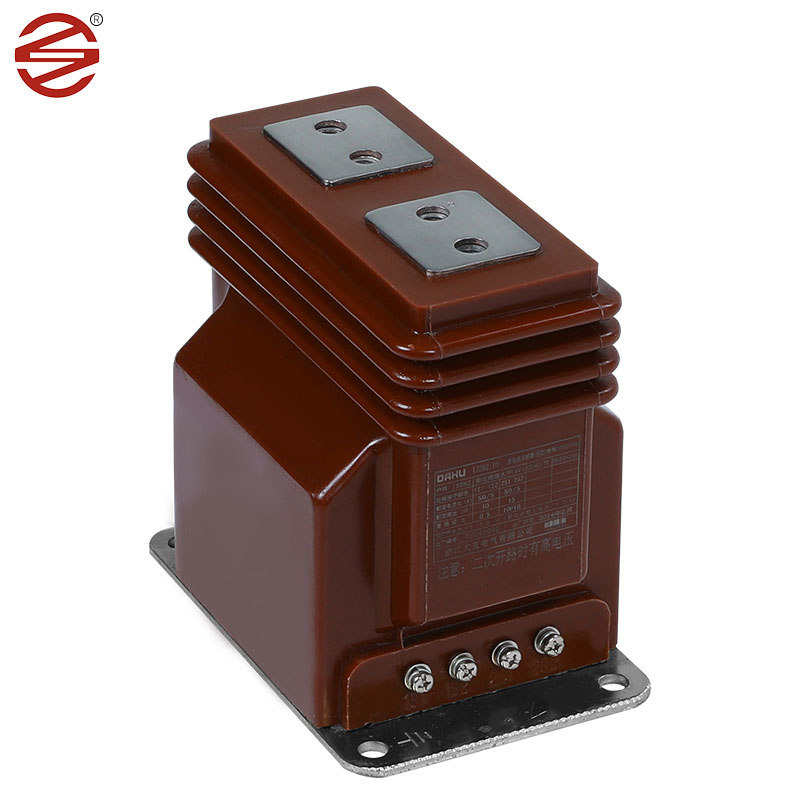

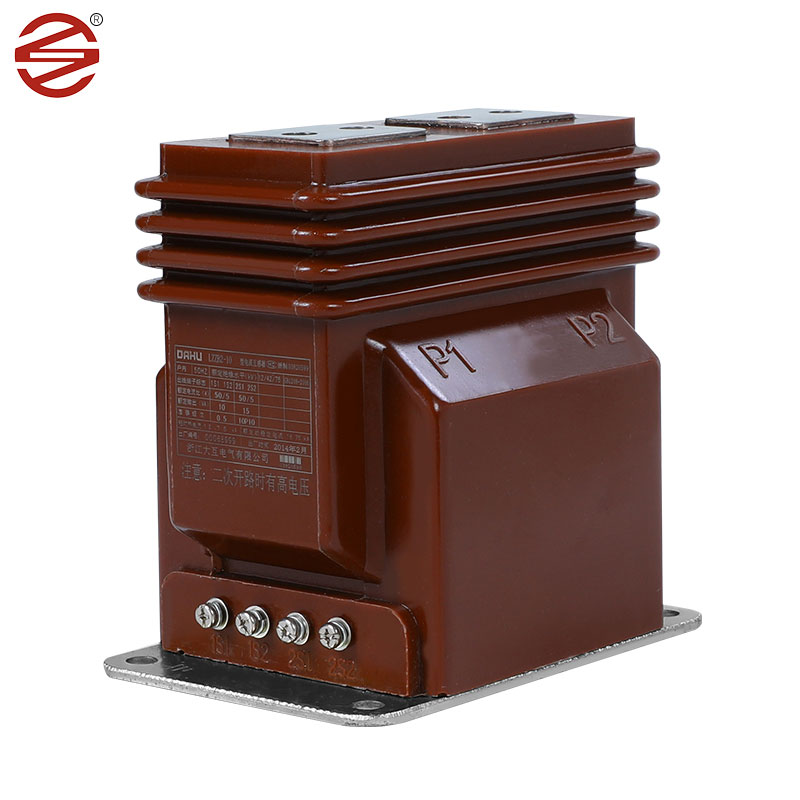

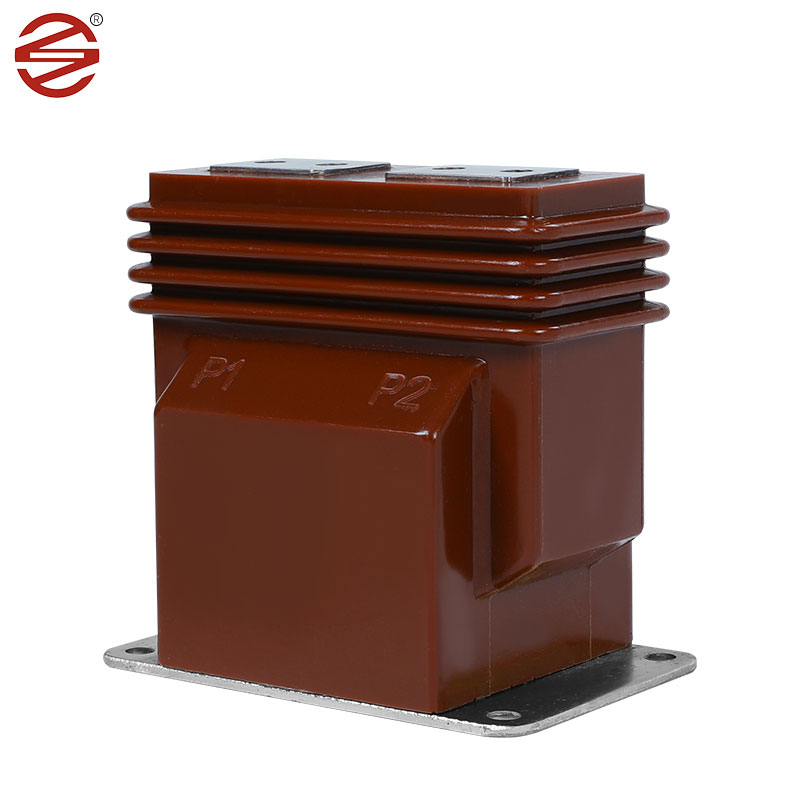

Transformador de corriente eléctrico de 10kv
  • Transformador de corriente eléctrico de 10kvTransformador de corriente eléctrico de 10kv
  • Transformador de corriente eléctrico de 10kvTransformador de corriente eléctrico de 10kv
  • Transformador de corriente eléctrico de 10kvTransformador de corriente eléctrico de 10kv
  • Transformador de corriente eléctrico de 10kvTransformador de corriente eléctrico de 10kv
  • Transformador de corriente eléctrico de 10kvTransformador de corriente eléctrico de 10kv

Transformador de corriente eléctrico de 10kv

Los transformadores de corriente eléctricos de 10 kv desempeñan funciones fundamentales dentro de los gabinetes de distribución interiores y ofrecen soluciones sólidas para medición de corriente, monitoreo de energía eléctrica y relés de protección en sistemas de CA monofásicos y trifásicos. Estos sistemas funcionan sin problemas a frecuencias de 50 Hz o 60 Hz y satisfacen una amplia gama de necesidades eléctricas con voltajes de equipos que alcanzan hasta 12 kV.

Enviar Consulta

Descripción del Producto

Láminas de acero al silicio laminadas en frío: los transformadores de corriente de 10 kV comúnmente utilizan láminas de acero al silicio laminadas en frío como su núcleo. Estos materiales poseen excelentes propiedades magnéticas, como alta permeabilidad y baja pérdida del núcleo, lo que garantiza una transferencia de energía eficiente y una disipación de energía mínima.


Resina epoxi: la resina epoxi es el material aislante preferido para transformadores de corriente de 10 kV debido a sus propiedades dieléctricas y resistencia mecánica superiores. La resina epoxi proporciona un aislamiento confiable y protege los componentes internos contra fallas eléctricas y factores ambientales.


Cobre: ​​Los conductores de cobre se utilizan normalmente para devanados en transformadores de corriente de 10 kV. Estos materiales ofrecen alta conductividad eléctrica y durabilidad mecánica, lo que permite una transmisión eficiente de señales de corriente y al mismo tiempo resiste tensiones operativas.


Material (Resina Epoxi): Los transformadores de corriente de 10 kV están alojados en gabinetes hechos de resina epoxi. La resina epoxi tiene excelentes propiedades de aislamiento, puede prevenir eficazmente el cruce de corriente o voltaje para garantizar el funcionamiento seguro del circuito. Tiene resistencia a altas temperaturas y puede adaptarse a los requisitos de trabajo en ambientes de alta temperatura.


Tiene buena resistencia a la corrosión, puede resistir la erosión de algunas sustancias químicas y prolonga la vida útil del transformador. Tiene un buen rendimiento de sellado, por lo que el transformador epoxi generalmente tiene un buen rendimiento a prueba de agua y humedad y es adecuado para su uso en ambientes húmedos. Ambientes. En comparación con los transformadores tradicionales sumergidos en aceite, los transformadores epoxi generalmente tienen un peso más liviano y son fáciles de instalar y mantener.


Parámetro del transformador de corriente eléctrico de 10 kv

1. Solicitud Medida
2. Instalación Interior.
3. Construcción Fundición de resina epoxi tipo seco
4. Aislamiento Resina fundida
5. Número de fase Soltero
6. Frecuencia nominal 50Hz
7. Tensión nominal primaria del sistema
11 kV Fase a Fase
8. Voltaje máximo del sistema 12kV Fase a Fase
9. Puesta a tierra del sistema Efectivamente puesto a tierra
10. Nivel de aislamiento básico (1,2/50μ seg.) 75 kilovoltios
11. Tensión soportada de frecuencia eléctrica (1 min.50
Hz).
28 kilovoltios
12.
13.
Relación:
Alimentador 11kV
Primario
10-20/5A
Bobinado simple
14. Secundario Devanado simple
15. Clase de precisión 0,2/0,2 S para medición
16. Carga:
a) para medición
7,5-10 VA
17. Clasificación actual a corto plazo Mínimo 10 kA durante 1 segundo.
18. Calificación actual extendida 120% de la corriente nominal
19. Sobre calificación actual <10A
20. Distancia de fuga 25 mm/KV (mínimo)
21. Estándar Diseño,Fabricación,Pruebas,Instalación
y El desempeño deberá ser de acuerdo con
las últimas ediciones de IEC 61869-1 e IEC
61869-2.
