Transformador de corriente eléctrico de 11kv

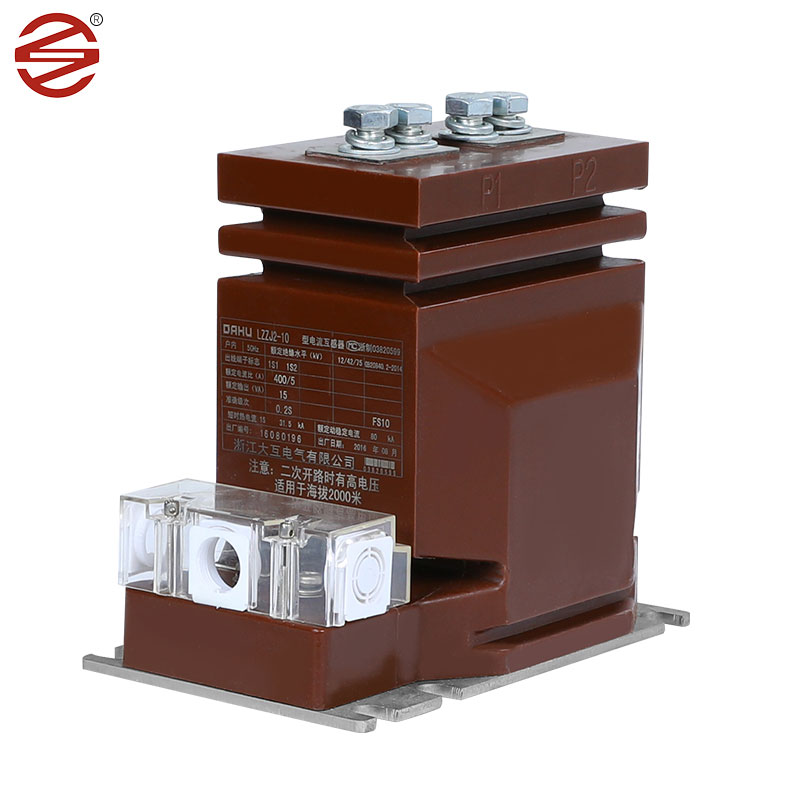

  • Transformador de corriente eléctrico de 11kvTransformador de corriente eléctrico de 11kv

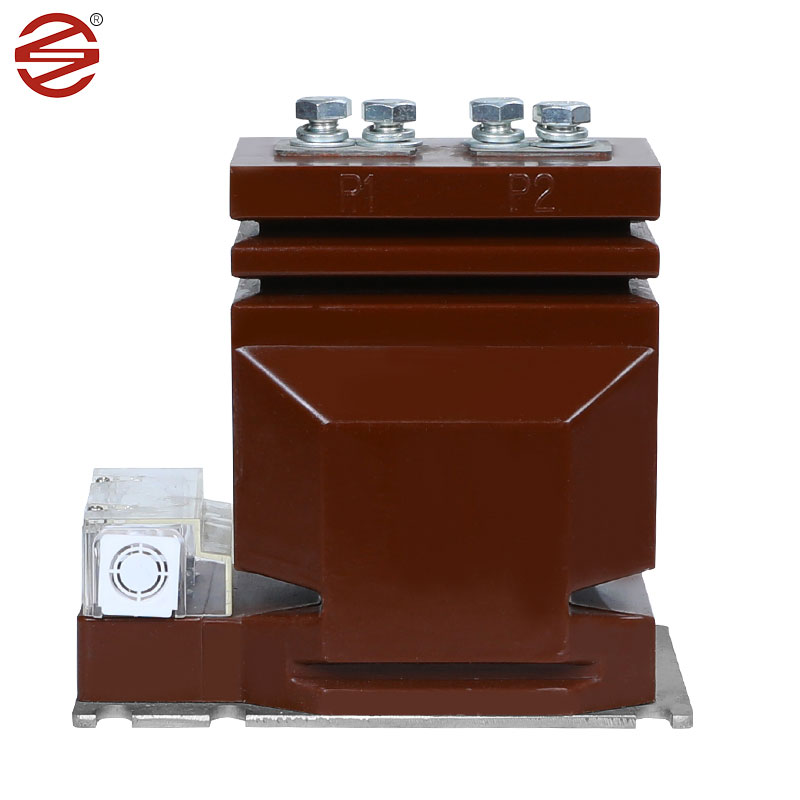

  • Transformador de corriente eléctrico de 11kvTransformador de corriente eléctrico de 11kv

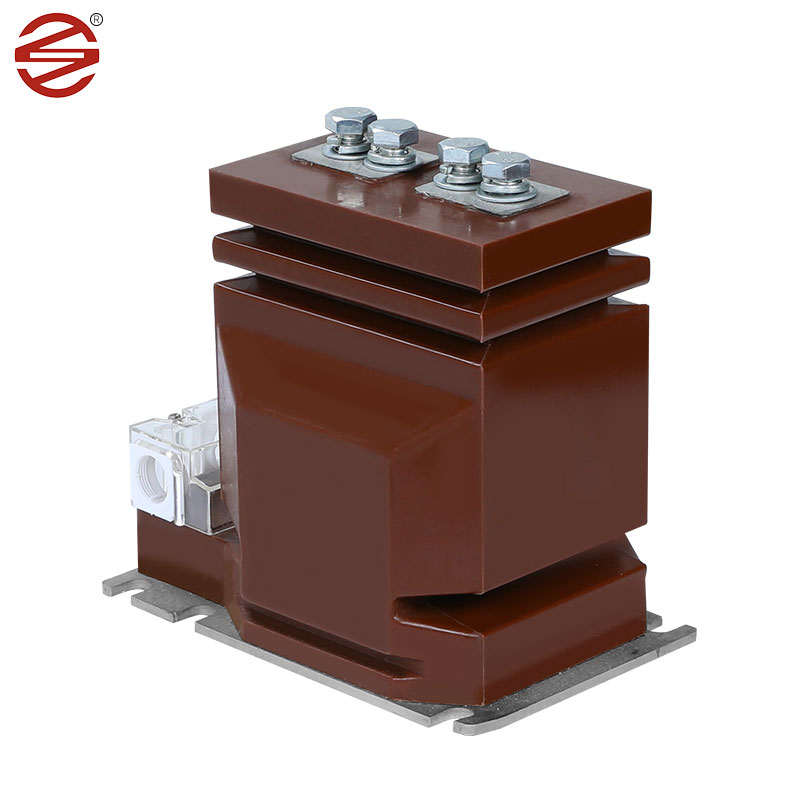

  • Transformador de corriente eléctrico de 11kvTransformador de corriente eléctrico de 11kv

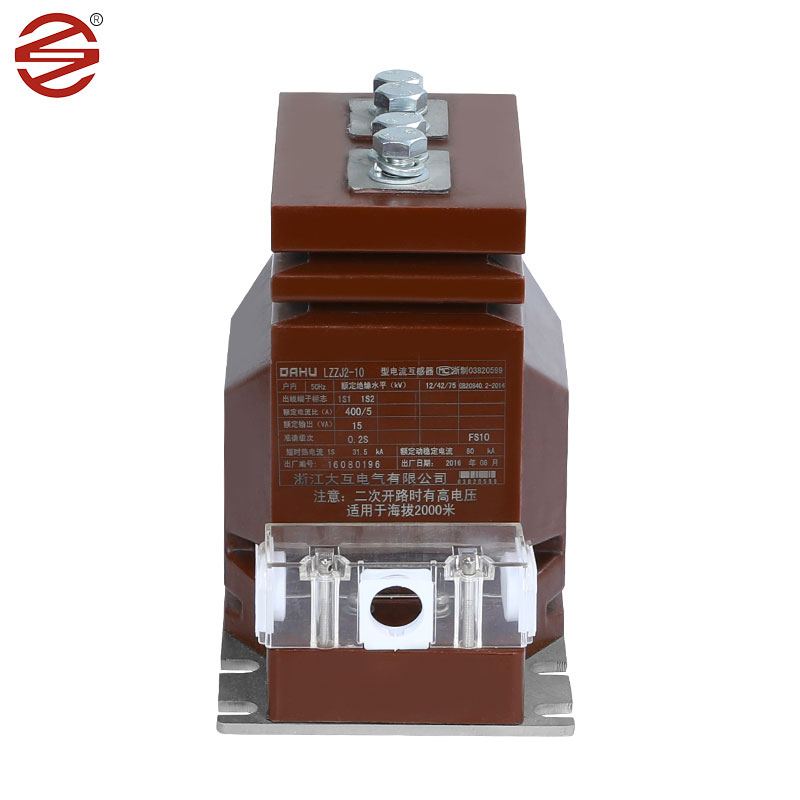

  • Transformador de corriente eléctrico de 11kvTransformador de corriente eléctrico de 11kv

Transformador de corriente eléctrico de 11kv

El transformador de corriente Dahu Electric de 11 kv desempeña un papel clave en el gabinete de distribución interior, proporcionando una poderosa solución para medición de corriente, monitoreo de energía eléctrica y relés de protección en sistemas de CA monofásicos y trifásicos. Estos sistemas funcionan sin problemas a frecuencias de 50 Hz o 60 Hz, cumpliendo con una amplia gama de requisitos eléctricos para voltajes de equipos de hasta 12 kV.

Enviar Consulta

Descripción del Producto

Láminas de acero al silicio laminadas en frío: el transformador de corriente Dahu Electric de 11 kv comúnmente utiliza láminas de acero al silicio laminadas en frío para su núcleo. Estos materiales están laminados en frío y tienen excelentes propiedades magnéticas, como alta permeabilidad y baja pérdida del núcleo, lo que los hace ideales para transformadores de corriente. Al utilizar una lámina de acero al silicio laminada en frío como material central, el transformador de corriente puede lograr una transferencia de energía eficiente, mejorando así la eficiencia del sistema. En comparación con otros materiales, las láminas de acero al silicio laminadas en frío tienen menores bucles de histéresis y pérdidas de magnetización, lo que significa menos desperdicio de energía y menos consumo de energía. Por lo tanto, el transformador de corriente que utiliza este material puede reducir el costo operativo del sistema y extender la vida útil del equipo. En general, las láminas de acero al silicio laminadas en frío desempeñan un papel importante en los sistemas de energía, proporcionando un soporte confiable para la transmisión de energía y la medición de potencia.


Resina epoxi: La resina epoxi tiene excelentes propiedades dieléctricas y resistencia mecánica, es la primera opción como material de aislamiento para transformadores de corriente de 11 kV. Las piezas fundidas de epoxi proporcionan un aislamiento confiable que protege los componentes internos de fallas eléctricas y factores ambientales.


Cobre: ​​Los conductores de cobre se utilizan normalmente para devanados en transformadores de corriente de 11 kV. Estos materiales ofrecen alta conductividad eléctrica y durabilidad mecánica, lo que permite una transmisión eficiente de señales de corriente y al mismo tiempo resiste tensiones operativas.


Material (Resina Epoxi): Los transformadores de corriente de 11 kV están alojados en gabinetes hechos de resina epoxi. La resina epoxi tiene excelentes propiedades de aislamiento y puede prevenir eficazmente el cruce de corriente o voltaje para garantizar el funcionamiento seguro del circuito.


Tiene resistencia a altas temperaturas y puede adaptarse a los requisitos de trabajo en ambientes de altas temperaturas. Tiene buena resistencia a la corrosión, puede resistir la erosión de algunas sustancias químicas y prolonga la vida útil del transformador.


Tiene un buen rendimiento de sellado, por lo que el transformador epoxi generalmente tiene un buen rendimiento a prueba de agua y humedad y es adecuado para su uso en ambientes húmedos. En comparación con los transformadores tradicionales sumergidos en aceite, los transformadores epoxi generalmente tienen un peso más liviano y son fáciles de instalar y mantener. .


Parámetro del transformador de corriente Dahu Electric 11kv

1. Solicitud Medida
2 Instalación Interior
3. Construcción Fundición de resina epoxi tipo seco
4 Aislamiento Resina fundida
5. Número de fase Soltero
6. Frecuencia nominal 50Hz
7. Tensión nominal primaria del sistema 11 kV Fase a Fase
8. Voltaje máximo del sistema 12 kV Fase a Fase
9. Puesta a tierra del sistema Efectivamente puesto a tierra
10. Nivel de aislamiento básico (1,2/50 μs. 75 kilovoltios
11. Tensión soportada de frecuencia eléctrica (1 min.50
Hz)
28 kilovoltios
12.
13.
Relación:
Alimentador 11kV
Primario
10-20/5A
Devanado simple
14. Secundario Devanado simple
15. Clase de precisión 0,2/0,25 para medición
16. Carga
a) para medición
7,5-10 VA
17. Clasificación actual a corto plazo Mínimo 10 kA durante 1 segundo
18. Calificación actual extendida 120% de la corriente nominal
19. Sobre calificación actual <10A
20. Distancia de fuga 25 mm/KV (mínimo
21. Estándar Diseño,Fabricación,Pruebas,Instalación
y El desempeño deberá ser de acuerdo con
las últimas ediciones de IBC 61869-1 e IEC
61869-2




Etiquetas calientes: Transformador de corriente eléctrico de 11 kv, China, fabricante, proveedor, fábrica
