Transformador de voltaje medio

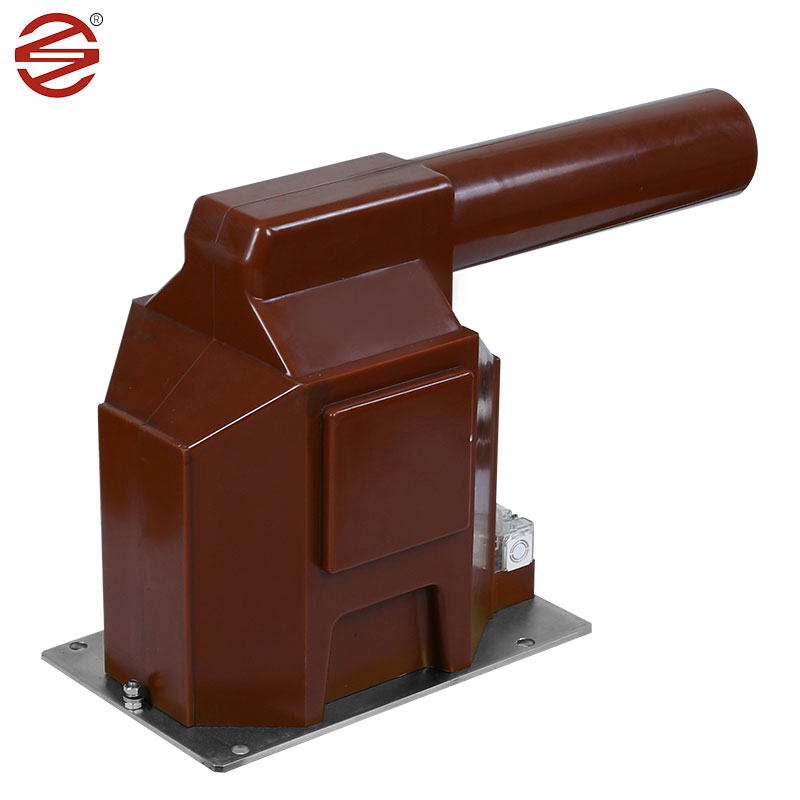

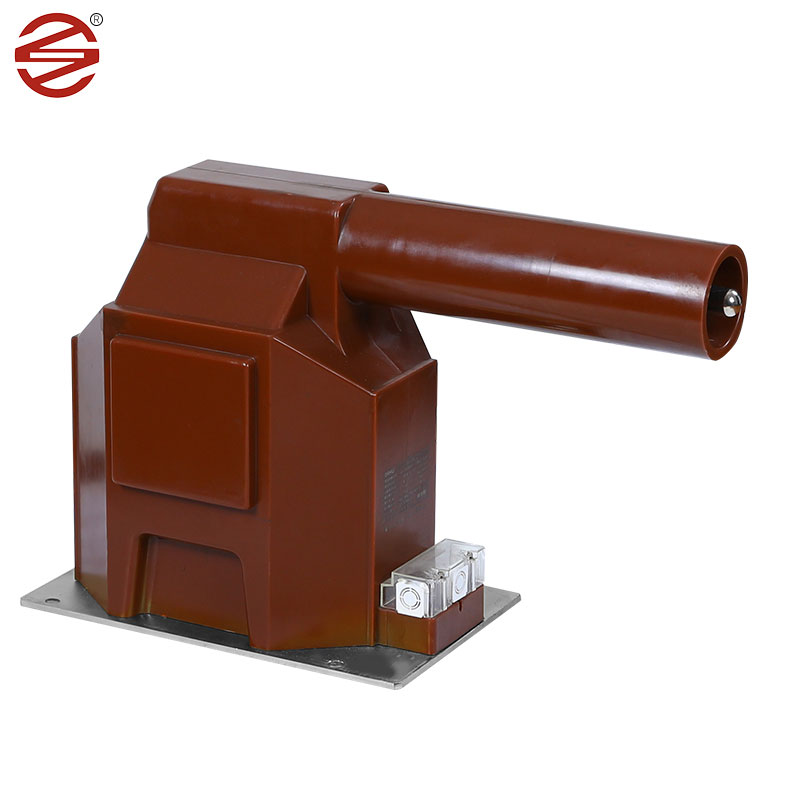

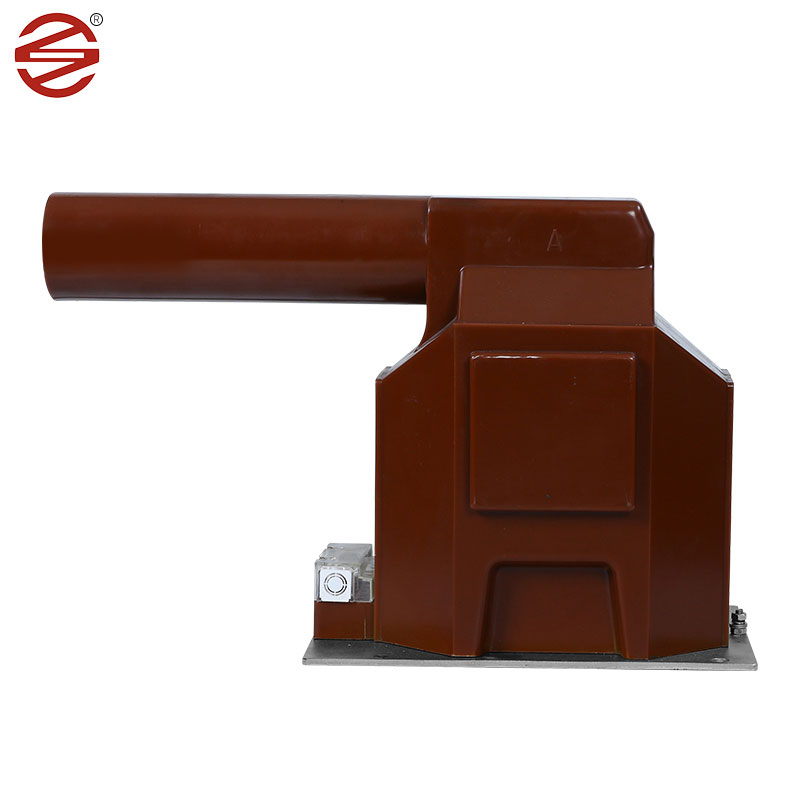

El transformador de voltaje medio fabricado por Dahu Electric es un componente esencial en los gabinetes de interruptores interiores, que juega un papel crucial en los sistemas eléctricos modernos. No solo mide el voltaje, sino que también realiza tareas importantes, como el monitoreo de la energía eléctrica y la garantía de la operación suave de los relés protectores en los sistemas de CA monofásicos y trifásicos.

Enviar Consulta

Descripción del Producto

Además de sus capacidades funcionales, el transformador de voltaje medio de Dahu Electric es conocido por su compromiso con la calidad y la innovación. Incorpora características avanzadas, sufre pruebas rigurosas y cumple con los estándares de la industria, asegurando un rendimiento confiable.

Lámina de acero de silicio enrollada en frío: debido a sus excelentes propiedades magnéticas, se usa ampliamente como el material central del transformador de voltaje medio en la industria eléctrica. La lámina de acero de silicio enrollada en frío tiene las características de alta permeabilidad y baja pérdida de núcleo, lo que hace que tenga un excelente rendimiento de transferencia de energía. Son capaces de realizar eficientemente campos magnéticos, convertir la energía eléctrica en energía magnética y transmitirla a otros dispositivos eléctricos.

Resina epoxi: la resina epoxi es un material ampliamente utilizado con excelentes propiedades dieléctricas y resistencia mecánica. Especialmente adecuado como transformador de voltaje medio material de aislamiento primario. Las propiedades dieléctricas de las resinas epoxi se refieren a su capacidad para resistir el flujo de voltaje, lo cual es esencial para garantizar la operación segura y eficiente de los equipos eléctricos. Debido a su alta resistencia dieléctrica, las resinas epoxi pueden soportar niveles de voltaje altos sin descomponer, lo que las hace ideales para el aislamiento del transformador de voltaje.

La fundición epoxi es la resina epoxi vertida en el molde para proporcionar un aislamiento confiable para el transformador de voltaje. El proceso de fundición garantiza una capa de aislamiento uniforme y perfecta que evite efectivamente la descomposición y la fuga eléctrica. Además, el aislamiento también bloquea la humedad, el polvo, los productos químicos y otros factores ambientales, mejorando aún más la protección de los componentes internos. Este método de fabricación garantiza la calidad y confiabilidad de las piezas fundidas, lo que lo convierte en uno de los materiales de aislamiento comúnmente utilizados en la industria de energía.

Cobre: los conductores de cobre se usan típicamente para devanados en transformador de voltaje medio. Estos materiales ofrecen alta conductividad eléctrica y durabilidad mecánica, lo que permite la transmisión eficiente de las señales de corriente mientras resisten las tensiones operativas.

Superioridad del producto

Nuestro enchapado de productos de tornillos y placa inferior alcanza 8um/min, que es más a prueba de humedad y a prueba de óxido. El brillo es mejor.

1.	Solicitud	Medida
2.	Instalación	Interior
3.	Constructo	Castilla de resina epoxi de tipo seco
4.	Aislamiento	Resina de fundición
5.	Número de fase	Soltero
6.	Frecuencia nominal	50 Hz
7.	Voltaje con clasificación primaria de Syaten	33 kV de fase a fase
8.	Voltaje Syaten Maximun	Fase de 36 kV a Phaze
9.	Syaten Piding	Efectivamente aterrizado
10.	Nivel de aislamiento básico (1.2/50 U Sec.	170 kV
11.	Frecuencia de potencia con voltaje (1 min.50 Hz)	70 kV
12. 13.	Relación: Alimentador de 11 kV Prinario	400/5a Sinuoso
14.	Secundario	Sinuoso
15.	Clase de precisión	0.2/0.25 para la medición
16.	Carga a) Para la medición	10-15 VA
17.	Calificación actual de tiempo corto	Mínimo 80 ka por 1 segundo
18.	Calificación curente extendida	Corriente calificada de 120HOF
19.	Distancia de advertencia	30 mm/kV (mínimo)
20.	Estándar	Dessmn, fabricación, pezón, intoTALLACIÓN y el rendimiento estará de acuerdo con Las últimas ediciones de IEC 61869-1 e IBC 61869-2
