¿Por qué son importantes los transformadores de voltaje para los sistemas de energía?

En los sistemas de energía, la medición precisa y el funcionamiento seguro son primordiales. Ya sea en redes eléctricas públicas, parques industriales o instalaciones comerciales, es indispensable una monitorización precisa de los niveles de tensión.Transformadores de voltaje, también conocidos como transformadores de potencial (PT), juegan un papel esencial en este proceso.Zhejiang Dahu Electric Co., Ltd.es un fabricante profesional de renombre dedicado al diseño y producción de transformadores de voltaje de alta calidad desde 0,5 kV a 35 kV. Ubicada en la zona industrial de Xiangyang, ciudad de Yueqing, reconocida por sus capacidades de fabricación eléctrica, Dahu Electric aprovecha su ventajosa ubicación geográfica, tecnología avanzada y riguroso sistema de gestión de calidad para ofrecer productos confiables, eficientes y duraderos.

Comprensión de los transformadores de voltaje

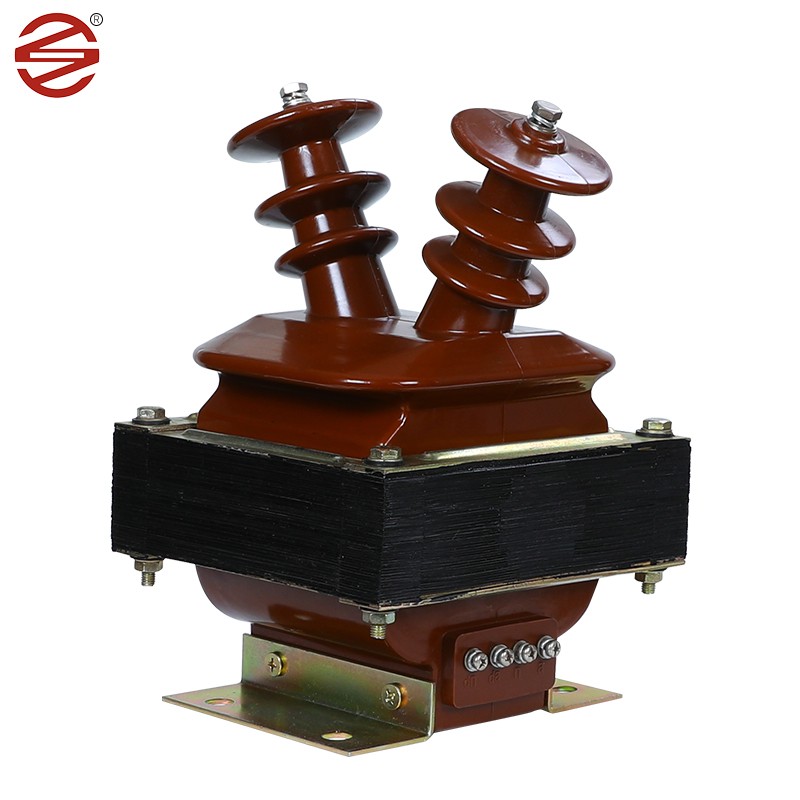

A transformador voltajees un transformador de instrumentos diseñado para reducir el voltaje primario de alto voltaje a un voltaje secundario estandarizado, más bajo y más seguro. Este voltaje secundario suele ser de 110 V o 120 V, que puede manejarse de manera fácil y segura mediante instrumentos de medición, relés de protección y medidores de energía. La función principal de un transformador de voltaje no es la transmisión de energía, sino más bien proporcionar una representación precisa de las formas de onda de alto voltaje para medición y protección. Al aislar los circuitos de medición y control de las líneas eléctricas de alto voltaje, los transformadores de voltaje garantizan la seguridad del personal y del equipo.

Principales aplicaciones de los transformadores de tensión

Medición de electricidad: Mide con precisión el consumo de electricidad para facturación y monitoreo en aplicaciones industriales y de servicios públicos.

Protección del sistema: Proporciona señales de voltaje a los relés de protección para activar los disyuntores en caso de fallas como sobretensión, subtensión o fallas a tierra.

Monitoreo de la calidad de la energía: monitorea los niveles de voltaje, las caídas de voltaje, las sobretensiones y la distorsión armónica en los sistemas de energía.

Sincronización del generador: garantiza una sincronización adecuada entre los generadores y la red al hacer coincidir la amplitud del voltaje y el ángulo de fase.

Control de voltaje: Proporciona retroalimentación para sistemas automáticos de regulación de voltaje.

¿Por qué elegirnos?

Dahu se adhiere a la filosofía empresarial de "Impulsado por la tecnología, orientado a las personas" y está comprometido a buscar la excelencia. Esta filosofía impulsa la innovación continua y el cumplimiento de los más altos estándares de control de calidad.

Calidad superior del producto: Dahu considera la calidad del producto como el elemento vital de la empresa, emplea equipos de producción nacionales avanzados y establece un sistema de gestión integral durante todo el proceso de producción.

Fuertes capacidades de I+D e innovación: Dahu se mantiene al día y diseña sus productos para adaptarse a las demandas del mercado en constante cambio y a los avances tecnológicos.

Amplio rango de voltaje: aprovechando su experiencia en la fabricación de transformadores de 0,5 kV a 35 kV, Dahu ofrece soluciones para una amplia gama de aplicaciones, desde distribución de bajo voltaje hasta transmisión secundaria de voltaje medio.

Seguro y eficiente: Cada transformador de voltaje está diseñado según los estándares internacionales de seguridad y eficiencia, lo que garantiza un funcionamiento confiable en entornos críticos.

Preguntas frecuentes sobre transformadores de voltaje (preguntas frecuentes)

1. ¿Cuál es la diferencia entre un Transformador de Tensión (VT) y un Transformador de Corriente (CT)?

Si bien ambos son transformadores de instrumentos, tienen propósitos fundamentalmente diferentes. Un transformador de corriente está diseñado para reducir una corriente primaria alta a una corriente secundaria medible y segura, generalmente 5 A o 1 A. Su devanado primario está conectado en serie con el circuito de potencia. Por el contrario, un transformador de voltaje está diseñado para reducir un voltaje primario alto a un voltaje secundario medible y seguro, generalmente 110 V o 120 V. Su devanado primario está conectado en paralelo entre la fase y el neutro o tierra. Básicamente, los TC miden la corriente y los VT miden el voltaje. Usar el transformador correcto para la aplicación prevista es fundamental para la seguridad y precisión del sistema.

2. ¿Se puede utilizar un Transformador de Tensión para medición y protección en la misma unidad?

Sí, muchos transformadores de voltaje modernos están diseñados con múltiples núcleos o devanados secundarios para cumplir ambas funciones simultáneamente. Por ejemplo, un solo VT podría tener un núcleo devanado para una alta precisión (p. ej., Clase 0,5) dedicado a la medición de ingresos, y un núcleo devanado separado para una mayor capacidad de carga (p. ej., Clase 3P) dedicado a alimentar relés de protección. Este diseño de doble función ahorra espacio y es rentable para su instalación en tableros compactos. Es fundamental verificar la placa de identificación y la hoja de datos del transformador para confirmar las clases de precisión disponibles y las salidas nominales para cada devanado.

3. ¿Cuáles son los factores críticos a considerar al seleccionar un transformador de voltaje para una aplicación específica?

Seleccionar el transformador de voltaje correcto implica un análisis cuidadoso de varios parámetros clave. Primero, el voltaje del sistema: el voltaje primario nominal del transformador debe igualar o exceder el voltaje operativo nominal del sistema. En segundo lugar, el propósito de la aplicación: determinar si es para medición (que requiere alta precisión, como 0,2 o 0,5) o protección (que requiere clases como 3P o 6P). En tercer lugar, la carga conectada: calcule el consumo total de VA de todos los dispositivos (medidores, relés) conectados al circuito secundario; La salida nominal del VT debe ser mayor que esta carga total para mantener su precisión. Cuarto, el entorno de instalación: decida si se necesita un modelo interior (seco, limpio) o exterior (resistente a la intemperie), considerando factores como la humedad, la contaminación y la temperatura ambiente. Finalmente, asegúrese de que el nivel de aislamiento (tensiones soportadas de impulso y frecuencia industrial) sea apropiado para el nivel de falla y las condiciones de sobretensión del sistema.
