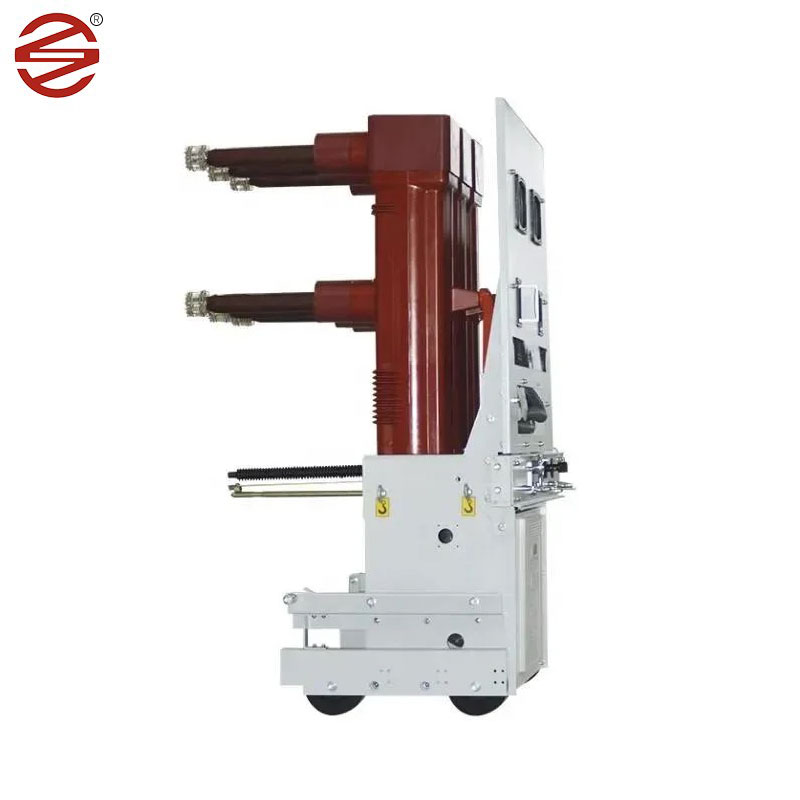

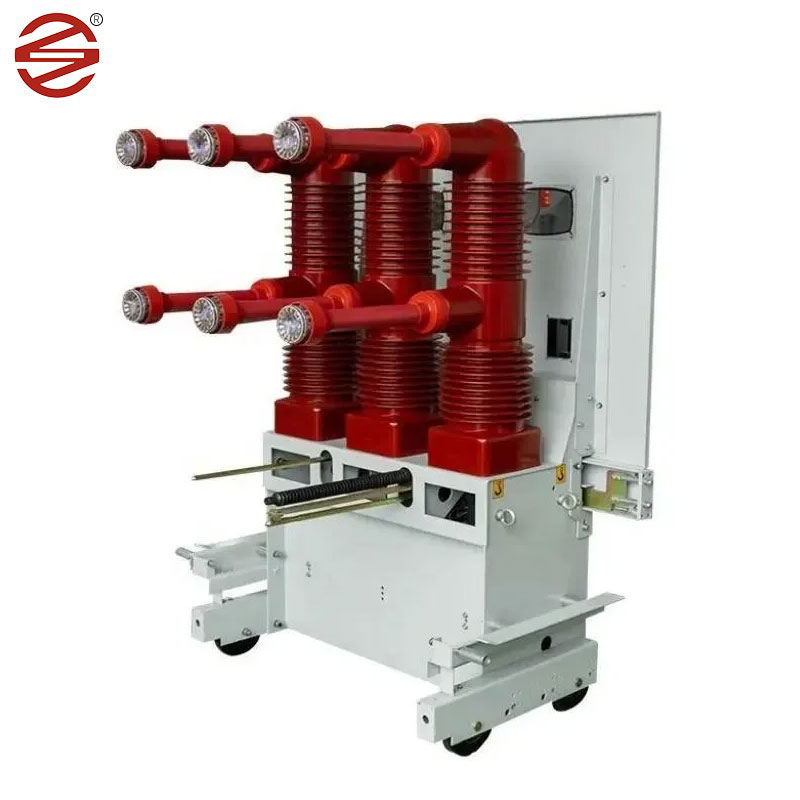

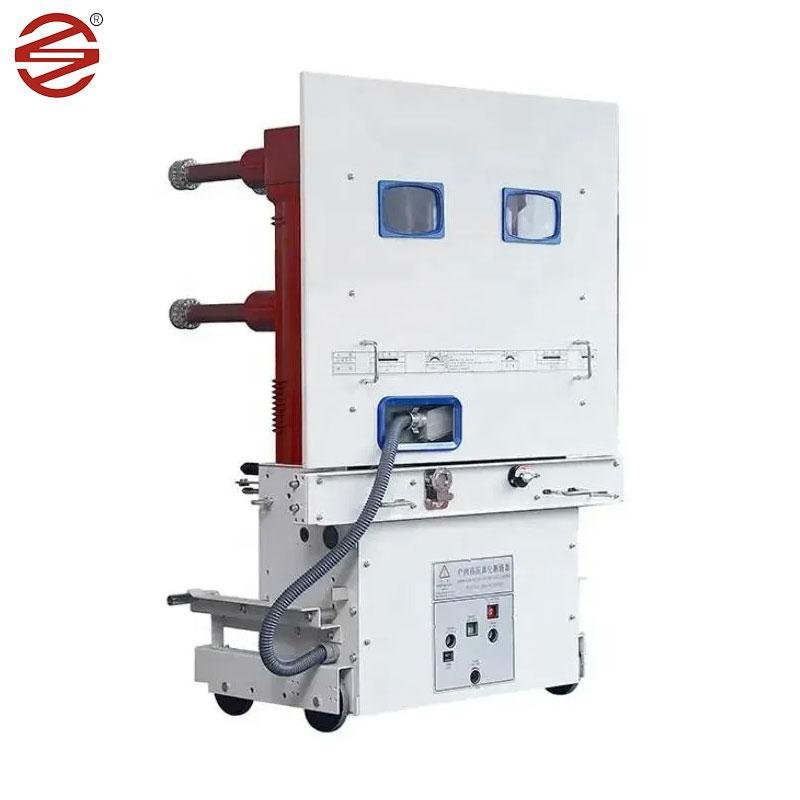

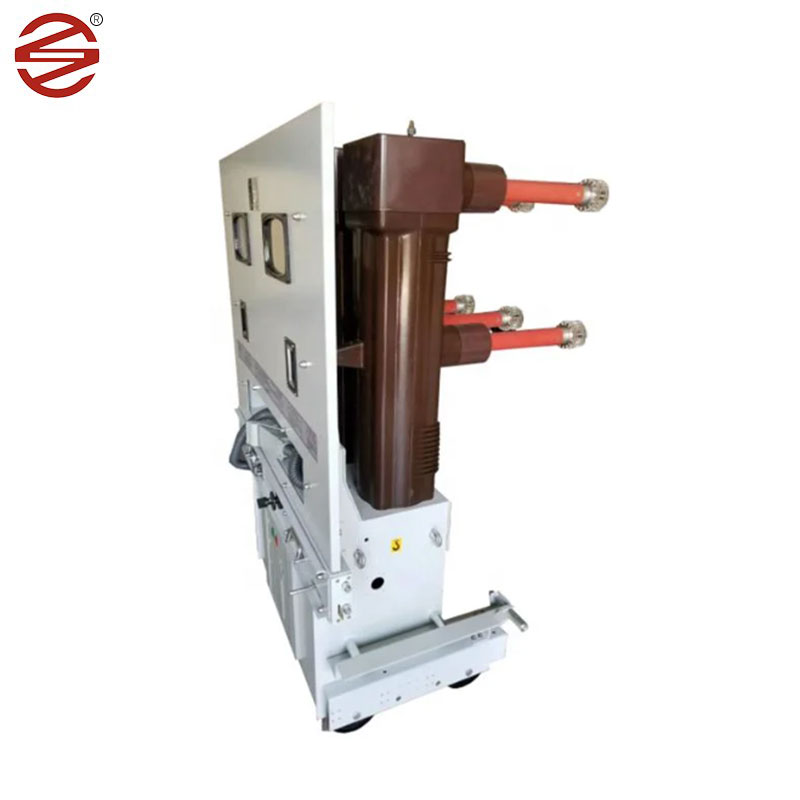

Interruptor de vacío de 40.5kV

El interruptor de circuito de vacío de 40.5kV fabricado por Dahu Electric es adecuado para un sistema trifásico de CA 50Hz, 40.5kV. Se puede utilizar para empresas industriales y mineras, centrales eléctricas y subestaciones como corriente de carga de cambio, corriente de falla de corriente de sobrecarga, y es adecuada para ocasiones de operación frecuentes. Este interruptor de circuito adopta la estructura de disposición hacia arriba y hacia abajo, lo que reduce efectivamente la profundidad del disyuntor. Y adoptar la estructura de aislamiento compuesto, la cámara de extinción de arco trifásico y el cuerpo cargado asociado separado por tres capas de aislamiento de resina epoxi independiente.

Enviar Consulta

Descripción del Producto

Después de usar una estructura de aislamiento compuesto, el disyuntor de vacío de 40.5kV cumple con los requisitos de la distancia de aire y la distancia de fluencia en condiciones de funcionamiento normales y reduce efectivamente el volumen del interruptor de circuito, la principal interruptor de vacío de bucle conductivo y la conexión conductora dinámica y estática se instalan en el cilindro aislante, para que la fase sea solo 300 mm. Las conexiones eléctricas del circuito principal son conexiones fijas con alta confiabilidad.

Detalles del producto

Mecanismo modular

Diseño de mecanismo modular, estructura altamente estandarizada;

El mecanismo es fácil de ensamblar / desmontar y fácil de mantener;

Alta confiabilidad con menos número de piezas

Mango de carga integrado, hace que la operación sea conveniente y fácil

Pole de tipo maceta

Material aislante amigable con el medio ambiente, PA66 proporciona un alto rendimiento dieléctrico de peso ligero;

Disposición reciclable y fácil después del ciclo de vida del producto;

Rentable y confiable;

Interruptor de vacío

Cumple completamente con los requisitos de los estándares IEC y GB;

Complete el enclavamiento, prevenir la incumplimiento y proporcionar seguridad en funcionamiento;

Diseño modular, tiempo de entrega acortado;

Pequeño rebote de apertura y excelente rendimiento;

Ventaja de rendimiento

El producto está equipado con un mecanismo de operación de imán permanente biestable, el mecanismo está equipado con un imán permanente, por el imán permanente para proporcionar una fuerza de retención, de modo que el interruptor se mantiene en el estado abierto y cerrado, en comparación con el mecanismo de operación convencional, el número de partes mecánicas se reduce, la cadena de transmisión mecánica se acorta, por lo que la confiabilidad es muy mejor mejorada, la vida mecánica se reduce en gran medida.

Principal especificación técnica

proyecto		unidad	Parámetro
Voltaje nominal		KV	40.5
Corriente nominal		A	1250		1600	2000、2500
Corriente de ruptura de cortocircuito con calificación		el	25	31.5	25	31.5
Corriente estable dinámica (valor máximo)		el	63	80	63	80
Corriente estable térmica 4S		el	25	31.5	25	31.5
Calificación de cortocircuito con calificación de corriente (valor máximo)		el	63	80	63	80
Tiempos de descanso de corriente de cortocircuito con calificación		Veces	20
Secuencia operativa nominal			O-0.3 S-CO-180 S-Co
Aislamiento nominal nivel	1 minuto de voltaje de resistencia de frecuencia de potencia	KV	95
	Voltaje de soporte de impulso de rayo (valor máximo)		185
Vida mecánica		Veces	10000
Abertura de banco de condensadores individuales con calificación		A	630
Corriente del banco de condensadores consecutivos		A	400
Voltaje nominal del motor de almacenamiento de energía		V	AC 、 DC: 110; 220
Potencia nominal del motor de almacenamiento de energía		W	≤230
Tiempo de almacenamiento de energía del motor de almacenamiento de energía		S	≤15
Voltaje nominal de la bobina de cierre y apertura		V	DC: 110; 220
Corriente nominal de cierre y abertura de la bobina		A	1.05 (110V) 0.96 (220V)
Abertura de contacto		mm	20 ± 2
Trazo de contacto		mm	7.5 ± 1.5
Combinación trifásica de diferentes períodos		EM	≤2
Tiempo de rebote del cierre de contacto		EM	≤3
Resistencia del circuito principal (excluyendo el contacto de la pared)		bebé	≤40
