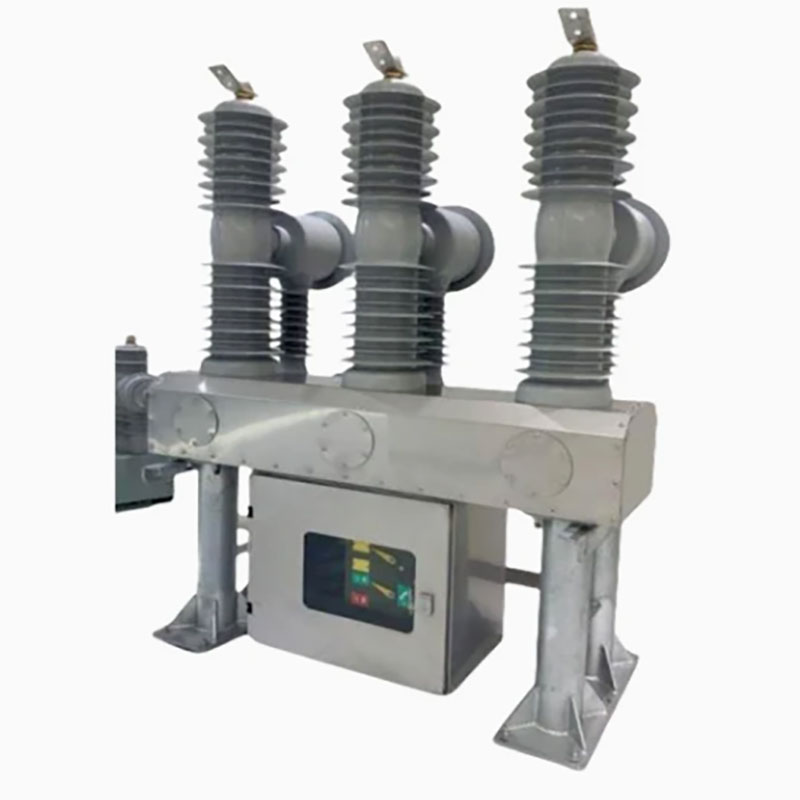

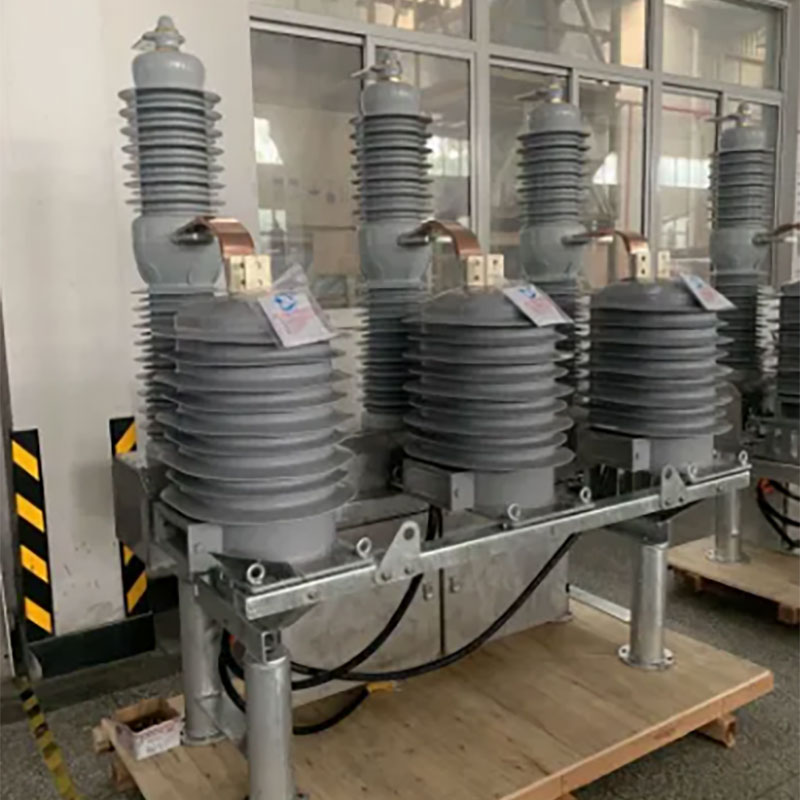

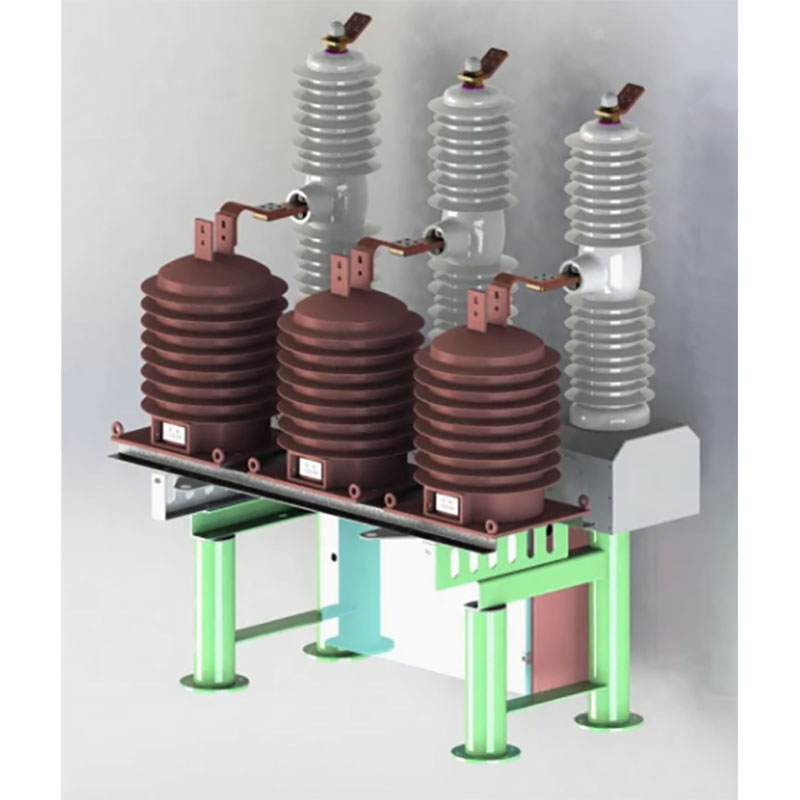

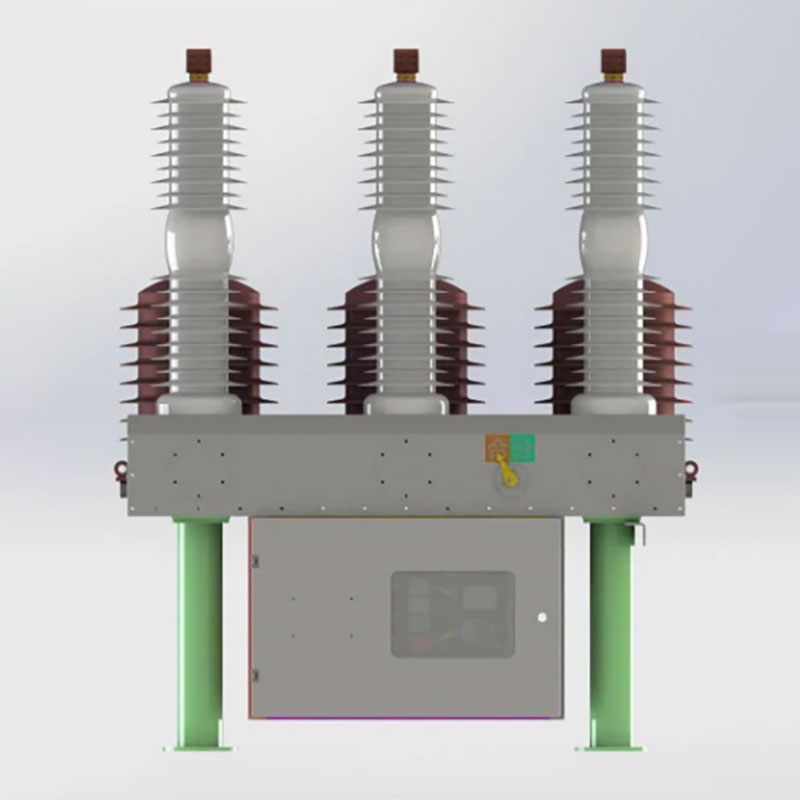

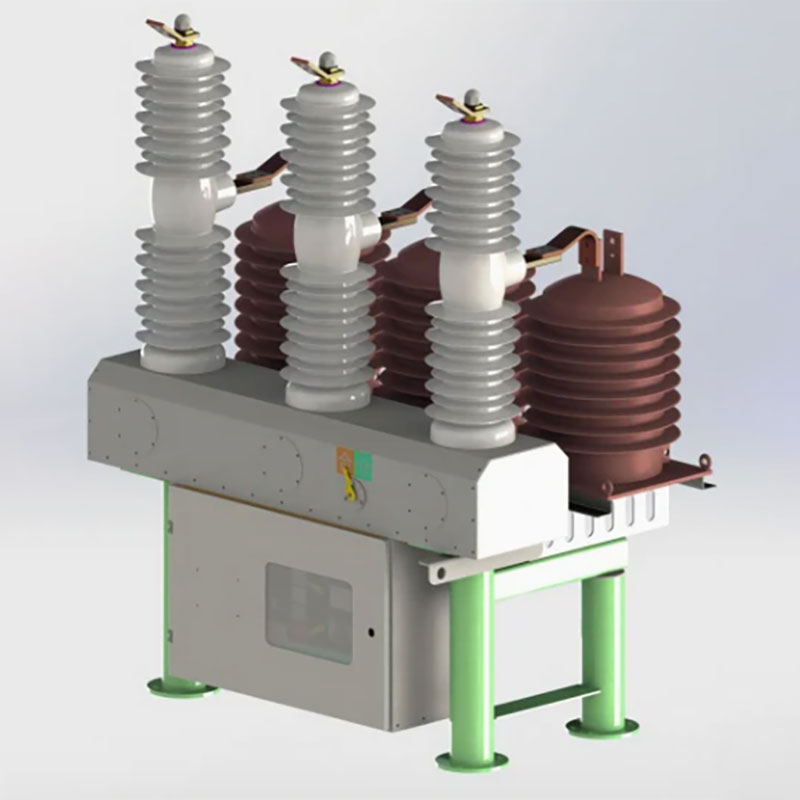

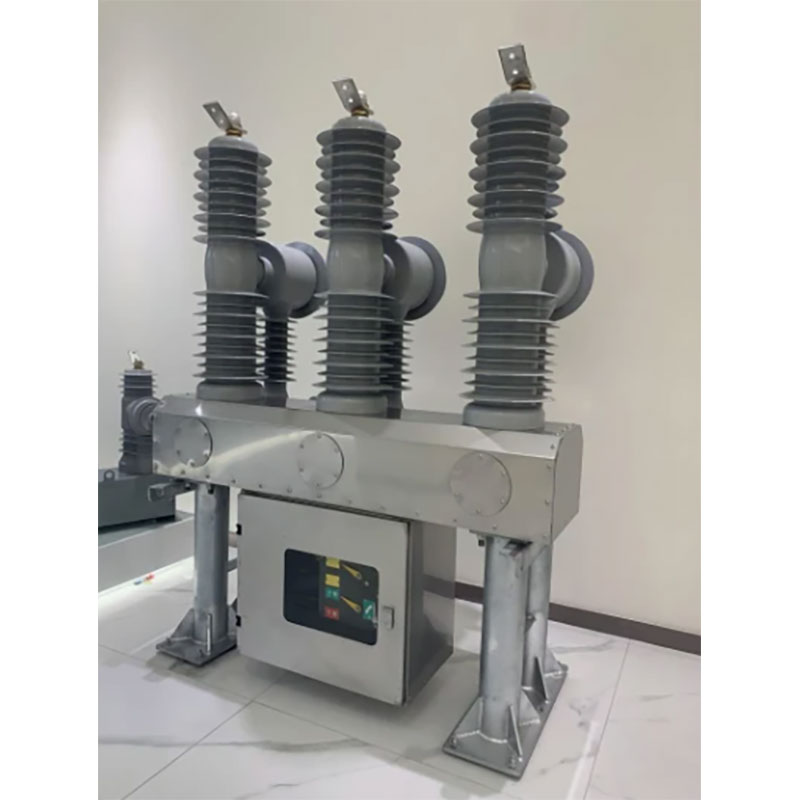

Interruptor de vacío al aire libre

El interruptor de circuito de vacío al aire libre fabricado por Dahu Electric es una unidad de distribución al aire libre de voltaje nominal de 40.5 kV y frecuencia de 50 Hz, que es aplicable al lado del alimentador de la subestación y la empresa industrial y minera que necesita protección general, control y operación frecuente del interruptor.

Enviar Consulta

Descripción del Producto

El cuerpo principal del disyuntor presenta extinción de vacío, estructura simple, potente capacidad de interrupción y larga vida útil. El poste está hecho de aislante compuesto de goma de resina epoxi / silicona, sin aceite y gas SF6, este disyuntor de vacío aislado sólido está diseñado en ambiente.

Después de usar una estructura de aislamiento compuesto, el interruptor de circuito de vacío exterior cumple con los requisitos de la distancia de aire y la distancia de fluencia en condiciones de funcionamiento normales y reduce efectivamente el volumen del interruptor de circuito, la principal interrupta de vacío de bucle conductivo y la conexión conductora dinámica y estática se instalan en el cilindro aislante, de modo que la fase es de solo 300 mm. Las conexiones eléctricas del circuito principal son conexiones fijas con alta confiabilidad.

Detalles del producto

Mecanismo modular

Diseño de mecanismo modular, estructura altamente estandarizada;

El mecanismo es fácil de ensamblar / desmontar y fácil de mantener;

Alta confiabilidad con menos número de piezas

Mango de carga integrado, hace que la operación sea conveniente y fácil

Pole de tipo maceta

Material aislante amigable con el medio ambiente, PA66 proporciona un alto rendimiento dieléctrico de peso ligero;

Disposición reciclable y fácil después del ciclo de vida del producto;

Rentable y confiable;

Interruptor de vacío

Cumple completamente con los requisitos de los estándares IEC y GB;

Complete el enclavamiento, prevenir la incumplimiento y proporcionar seguridad en funcionamiento;

Diseño modular, tiempo de entrega acortado;

Pequeño rebote de apertura y excelente rendimiento;

Ventaja de rendimiento

El producto está equipado con un mecanismo de operación de imán permanente biestable, el mecanismo está equipado con un imán permanente, por el imán permanente para proporcionar una fuerza de retención, de modo que el interruptor se mantiene en el estado abierto y cerrado, en comparación con el mecanismo de operación convencional, el número de partes mecánicas se reduce, la cadena de transmisión mecánica se acorta, por lo que la confiabilidad es muy mejor mejorada, la vida mecánica se reduce en gran medida.

Principal especificación técnica

Parámetros técnicos
No.	Artículo			Unidad	Valor
1	Voltaje nominal			KV	40.5
2	Aislamiento nominal Nivel (Nivel del mar: 1000m)	Potencia de 1 minuto frecuencia resistir a Voltaje	Prueba seca		95
			Prueba húmeda (tierra afuera aislamiento)		85
		Impulso de relámpago de soporte voltaje (pico) 1.2/50us			200
3	Corriente nominal			A	1600/2500
4	Frecuencia nominal			Hz	50/60
5	Corriente de ruptura de cortocircuito nominal			el	31.5
6	Secuencia de operación nominal			O-0.3S-Co-180S- CO-180S-C
7	Tiempos de ruptura de corriente de ruptura de cortocircuito con calificación			veces	20
8	Corriente de cierre de cortocircuito nominal (pico)			el	80
9	Corriente de soporte máximo nominal				50
10	Corriente de tiempo bajo soporte de tiempo				31.5
11	Tiempo completamente roto			S	<0.125
12	Duración de cortocircuito nominal				4
13	Vida mecánica			veces	10000
14	Voltaje de operación nominal y circuito auxiliar clasificado Voltaje			V	110/220

Parámetros característicos mecánicos del interruptor de circuito

No.	Artículo	Unidad	Valor
1	Liquidación de contacto	mm	18 ± 1
2	Contacto sobrevalor	mm	6 ± 1
3	Velocidad de apertura	EM	1.6 ± 0.2
4	Velocidad de cierre	EM	0.8 ± 0.2
5	Simultaneidad de la apertura y cierre trifásico	EM	≤2
6	Distancia de fase	mm	680 ± 2
7	Tiempo de rebote de cierre de contacto	EM	≤3
8	Cada fase resistencia al circuito conductor	bebé	≤60
9	Tiempo de cierre	EM	25 ~ 60
10	Horario de apertura	EM	20 ~ 50
11	Frecuencia de potencia nominal del motor de almacenamiento de energía	W	110
12	Voltaje nominal de energía Store Motor	V	220
13	Max./min.motor tensión		120%/80%
14	Voltaje de operación de cierre nominal		220
15	Max./min. Cierre de voltaje de operación		120%/80%
16	Voltaje operativo de apertura nominal		220
17	Max./min. Apertura de voltaje de funcionamiento		120%/65%

Parámetros técnicos del mecanismo operativo
No.	Artículo		Unidad	Valor
1	Voltaje de funcionamiento nominal	Tripper de apertura	V	AC220
		Tripador de cierre		AC220
2	Resistencia nominal	Tripper de apertura	Ω	56
		Tripador de cierre		56
3	Frecuencia de potencia de salida nominal	Tripper de apertura	W	320
		Tripador de cierre
4	Frecuencia de energía del motor de almacenamiento de energía			110
5	Voltaje nominal del almacenamiento de energía del motor		V	AC220
6	Tiempo de almacenamiento de energía		S	≤10
