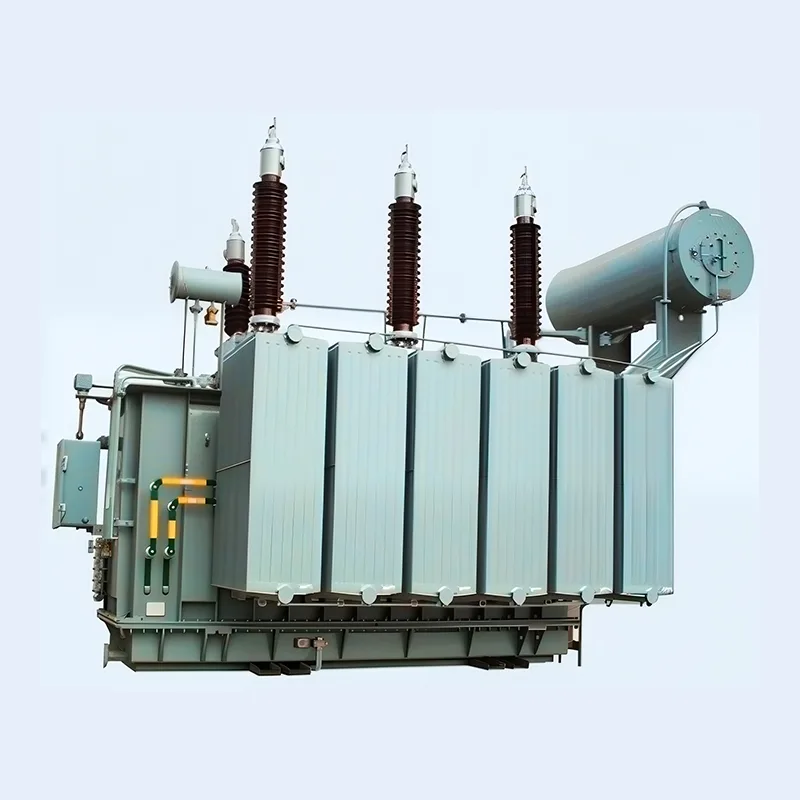

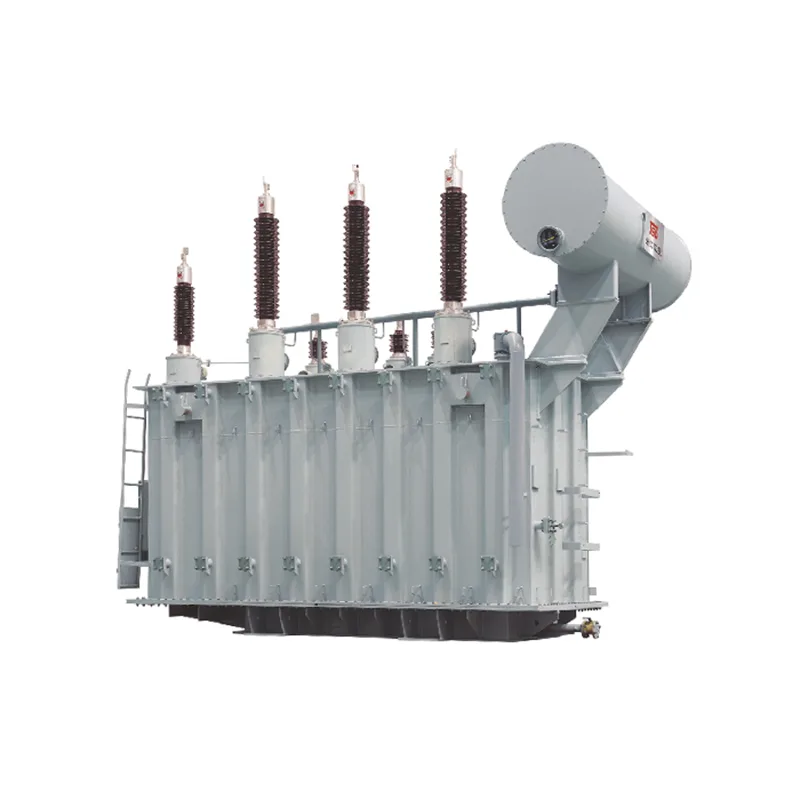

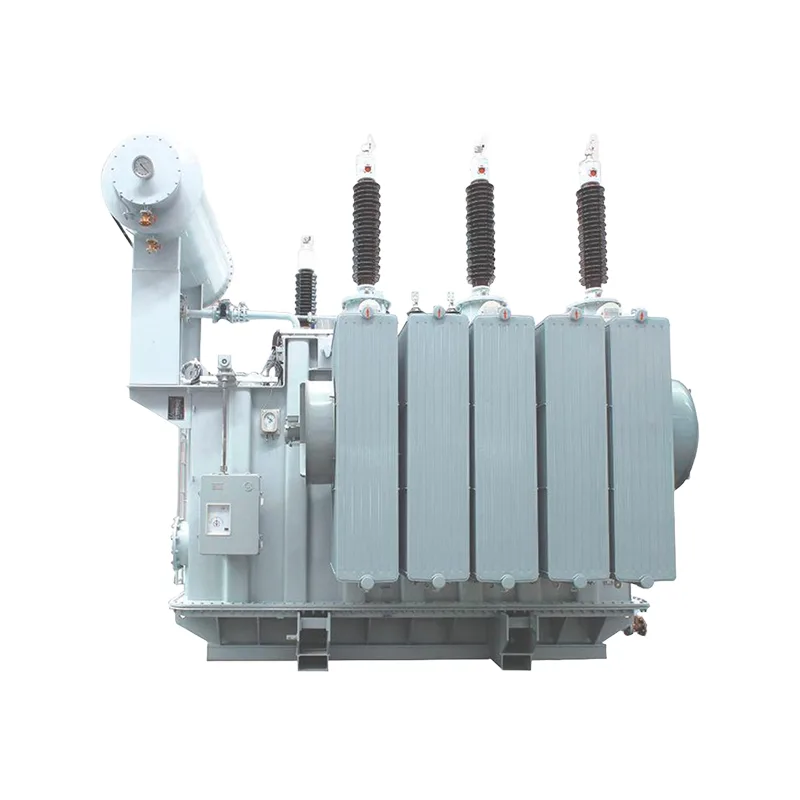

Transformador de potencia sumergido en aceite de 110 kV

Dahu Electric es un fabricante y proveedor profesional de transformadores de potencia sumergidos en aceite de 110 kV en China. Este producto es altamente estable, rentable y confiable en cuanto a rendimiento, y es adecuado para plantas de energía, subestaciones, así como grandes empresas industriales, mineras y petroquímicas.

Enviar Consulta

Descripción del Producto

Detalles del producto

1. Transformador de alta presión, utilice el software de análisis japonés Toshiba y los procedimientos de cálculo y validación exclusivos de nuestra empresa. Para garantizar el rendimiento del producto, diseñamos y probamos el núcleo del transformador de potencia sumergido en aceite de 110 KV, la bobina, el cuerpo de la máquina, el cable conductor, el tanque de aceite y otras partes de la máquina.

2. Nuestro producto SSZ11-40000/110 ha pasado la capacidad de carga de cortocircuitos y todas las pruebas de tipo de rutina del Centro Nacional de Inspección y Supervisión de Calidad de Transformadores.

3. Este producto tiene las características de estabilidad, economía, confiabilidad y protección ambiental, y es adecuado para centrales eléctricas, subestaciones y grandes empresas industriales, mineras y petroquímicas.

Ventajas del producto

1. La estructura completamente sellada y aislada puede garantizar la seguridad de la persona.

2 、 Económico y eficiente para reducir la pérdida de red y los costos de operación.

3. El transformador de potencia sumergido en aceite de 110 KV no solo se utiliza para redes en anillo sino también para terminales.

4 、 Baja pérdida, bajo ruido, rendimiento superior.

5 、 Baja temperatura, capacidad de sobrecarga.

6. El transformador adopta una estructura especial y sus ventajas sobresalientes son la alta calidad.

Parámetro técnico

Transformador de dos devanados 6300kVA~120000kVA con NVTC

Capacidad nominal (kVA)	Tensión nominal y rango de derivación			Vector grupo	sin loa mala corriente (%)	voltaje de impedancia (%)	Pérdidas sin carga (kW)	Por pérdidas de carga (kW)
Capacidad nominal (kVA)	alto vocacional	rango de golpeteo	Bajo voltaje	Vector grupo	sin loa mala corriente (%)	voltaje de impedancia (%)	Pérdidas sin carga (kW)	Por pérdidas de carga (kW)
6300	110,121	*2x2,5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

Transformador de tres devanados 6300kVA~100000kVA con NVTC

Clasificado capacidad (kVA)	Tensión nominal y rango de derivación			Vector groa	no-lond corriente (%)	Tensión de impedancia (%)		Sin carga pérdidas (kW)	En carga pérdidas (kW)
Clasificado capacidad (kVA)	Alto voltaje	media tensión	Bajo voltaje	Vector groa	no-lond corriente (%)	Aumentar	Bajar	Sin carga pérdidas (kW)	En carga pérdidas (kW)
6300	110=2* 2,5%,121 *2x2,5%	35,38,5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-VM: 17,5-18,5 HV-LV:10.5 VM~LV:6.5	HV-VM:10.5 AT-BT: 17,5-18,5 VM-VI:6.5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

Transformador de dos devanados 6300kVA~100000kVA con OLTC

Clasificado capacidad (kVA)	Tensión nominal y rango de derivación			Vector grupo	sin carga actual (%)	votación de impedancia (%)	Pérdidas sin pérdidas (kW)		Por pérdidas de carga (kW)
	altoveitage	rango de golpeteo	Bajo voltaje0
6300	110	*8x 1,25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

Transformador de tres devanados 6300kVA~100000kVA con OLTC

Clasificado capacidad (kVA)	Tensión nominal y rango de derivación			Vector grupo	Sin carga actual (%)	voltaje de impedancia (%)	Sin carga pérdidas (kW)	En carga pérdidas (kW)
Clasificado capacidad (kVA)	altavcitage	voltaje medio	Bajo voltaje	Vector grupo	Sin carga actual (%)	voltaje de impedancia (%)	Sin carga pérdidas (kW)	En carga pérdidas (kW)
6300	110±8x 12,5%	35,37.38.5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-VM:10.5 HV-LV: 17,5 ~ 18,5 VM-VI:6.5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
