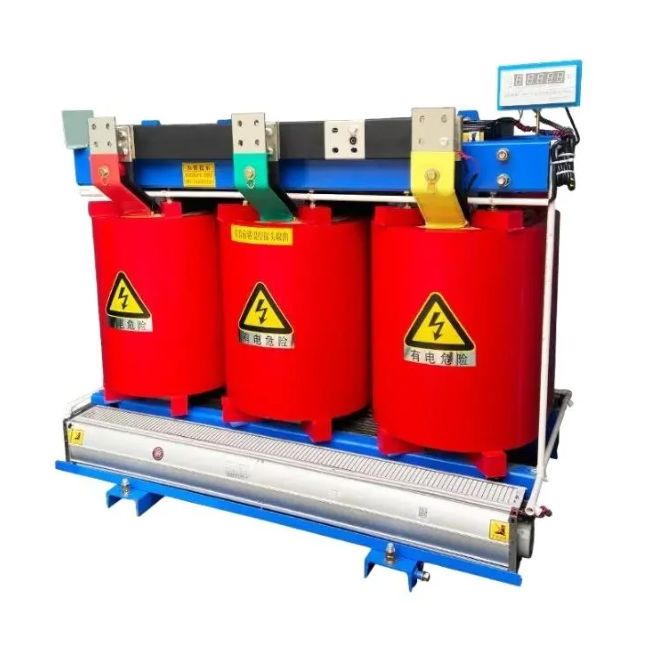

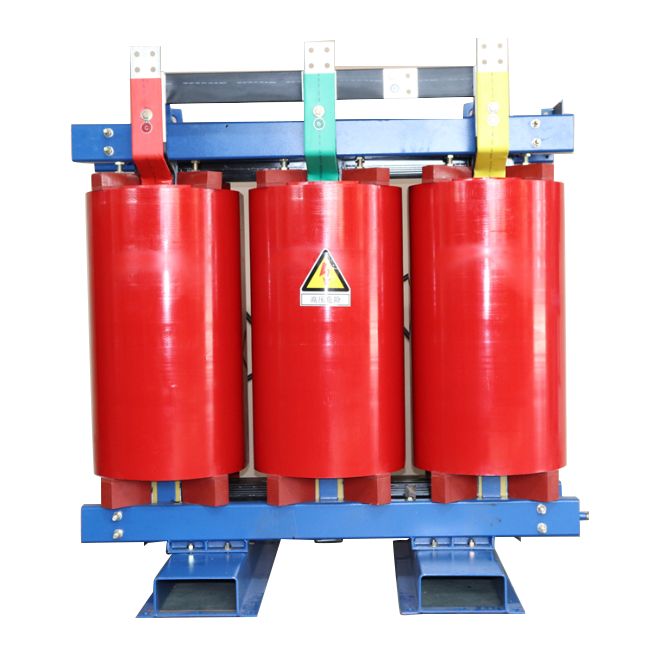

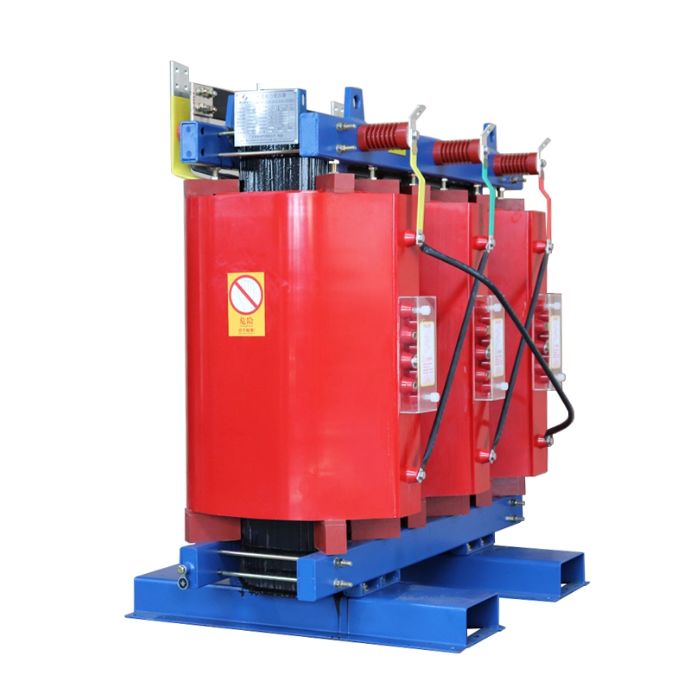

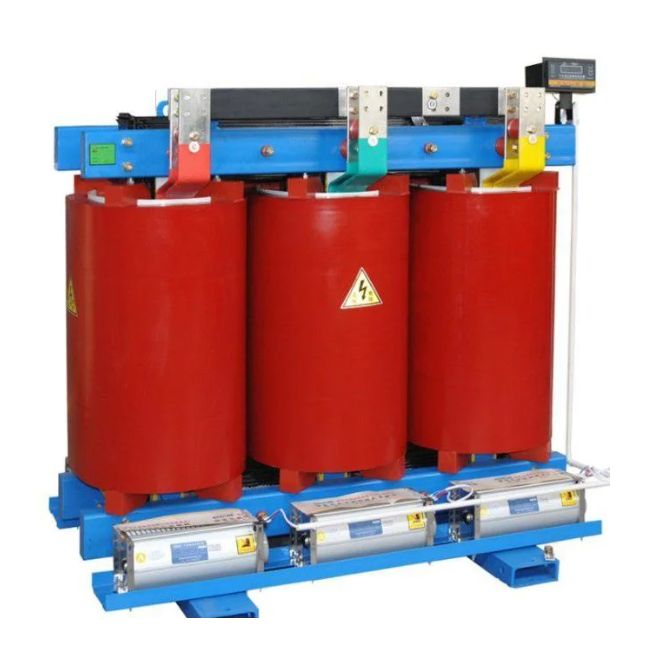

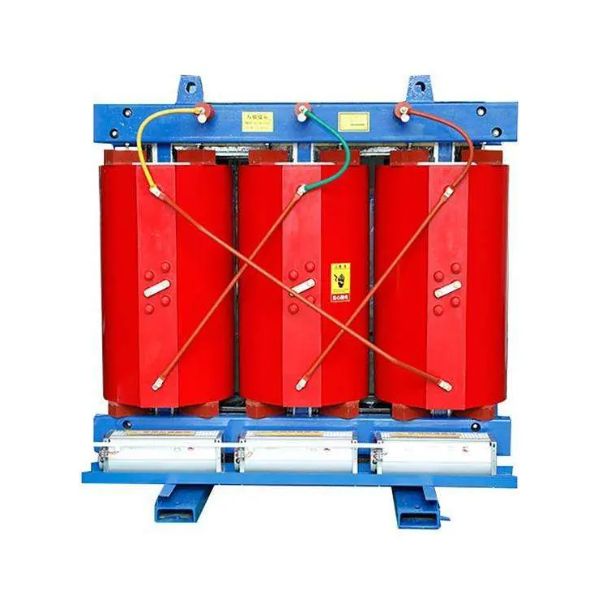

Transformador tipo seco
  • Transformador tipo secoTransformador tipo seco
  • Transformador tipo secoTransformador tipo seco
  • Transformador tipo secoTransformador tipo seco
  • Transformador tipo secoTransformador tipo seco
  • Transformador tipo secoTransformador tipo seco
  • Transformador tipo secoTransformador tipo seco

Transformador tipo seco

Le invitamos a venir a nuestra fábrica para comprar el transformador de tipo seco más reciente, de bajo precio y de alta calidad. Dahu Electric espera cooperar con usted.

Enviar Consulta

Descripción del Producto

Detalles del transformador tipo seco

Los transformadores de tipo seco fabricados por DAHU ELECTRIC se utilizan ampliamente en diversas aplicaciones debido a sus excelentes propiedades de aislamiento, alta eficiencia y respeto al medio ambiente. Estos son algunos de los escenarios de aplicación comunes para transformadores de tipo seco aislados con resina:


Edificios comerciales: estos transformadores se utilizan comúnmente en edificios comerciales, como edificios de oficinas, centros comerciales y hoteles, para proporcionar una distribución de energía confiable y eficiente.

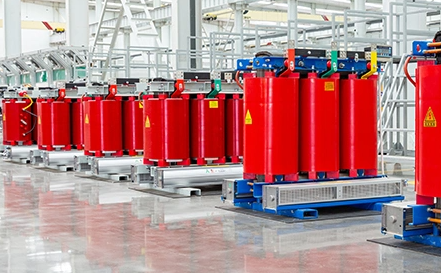

Instalaciones industriales: los transformadores de tipo seco también se utilizan ampliamente en instalaciones industriales, como fábricas y almacenes, para alimentar maquinaria y equipos pesados.

Sistemas de energía renovable: Estos transformadores son un componente esencial de los sistemas de energía renovable, como las plantas de energía eólica y solar, donde ayudan a convertir y distribuir la energía eléctrica generada por estos sistemas.

Centros de datos: los transformadores de tipo seco se utilizan comúnmente en los centros de datos para proporcionar una distribución de energía confiable y eficiente a los servidores y otros equipos.

Hospitales: estos transformadores también se utilizan en hospitales para alimentar equipos médicos críticos y garantizar un suministro eléctrico ininterrumpido.

Aplicaciones marinas y costa afuera: los transformadores de tipo seco son adecuados para su uso en aplicaciones marinas y costa afuera, donde pueden soportar condiciones ambientales adversas y proporcionar una distribución de energía confiable.


En general, los transformadores de tipo seco son versátiles y pueden usarse en diversas aplicaciones donde se requiere una distribución de energía confiable y eficiente. Su respeto al medio ambiente y sus bajos requisitos de mantenimiento los convierten en una opción atractiva para muchas industrias.


Introducción del producto


Material de aislamiento:

El transformador de tipo seco está aislado con resina epoxi de alta calidad, que proporciona un excelente aislamiento eléctrico y estabilidad térmica. El aislamiento de resina garantiza la seguridad y fiabilidad del transformador, incluso en condiciones de funcionamiento adversas.


Material del núcleo:

El núcleo del transformador de tipo seco está hecho de laminaciones de acero al silicio de alta calidad y bajas pérdidas. Estas laminaciones se apilan cuidadosamente para minimizar las pérdidas del núcleo y mejorar la eficiencia general del transformador.


Devanados:

Los devanados están hechos de conductores de cobre o aluminio de alta calidad, según los requisitos específicos de la aplicación. Los devanados están cuidadosamente diseñados y enrollados para garantizar un rendimiento óptimo y pérdidas mínimas.


Recinto:

El transformador de tipo seco está alojado en una carcasa robusta y resistente a la corrosión fabricada en acero de alta calidad. La carcasa proporciona protección contra factores ambientales como el polvo, la humedad y el estrés mecánico.


Sistema de refrigeración:

Los transformadores de tipo seco están diseñados con un sistema de enfriamiento eficiente para disipar el calor generado durante la operación. El sistema de enfriamiento puede incluir convección natural, aire forzado o una combinación de ambos, según la clasificación y la aplicación del transformador.


Clasificaciones de voltaje y potencia:

Los transformadores de tipo seco están disponibles en varios voltajes y potencias nominales para cumplir con diferentes requisitos de aplicación. Las tensiones nominales suelen oscilar entre 1 kV y 36 kV, y las potencias nominales oscilan entre unos pocos kVA y varios MVA.


Nivel de ruido:

Los transformadores de tipo seco están diseñados para funcionar con bajos niveles de ruido, lo que los hace adecuados para su instalación en áreas sensibles al ruido, como barrios residenciales, hospitales y escuelas.


Respetuoso con el medio ambiente:

Estos transformadores son respetuosos con el medio ambiente ya que no contienen aceite ni sustancias peligrosas. Están libres del riesgo de fugas de aceite, lo que los hace seguros tanto para el medio ambiente como para el personal.


Conclusión:

Los transformadores de tipo seco ofrecen numerosas ventajas, incluidas excelentes propiedades de aislamiento, alta eficiencia y respeto al medio ambiente. Con su construcción robusta y rendimiento confiable, estos transformadores son adecuados para una amplia gama de aplicaciones en industrias como generación de energía, distribución y procesos industriales.


Datos técnicos

Los transformadores cumplirán con lo siguiente:


Descripción Requisito
1 Tipo de transformador tipo seco Resina fundida (bobina fundida)
2 Altitud del sitio <1000m
3 Operación Continuo
4 Instalación Adentro
5 Temperatura ambiente (máx. /diaria / media anual)[℃] 40/30/20
6 Tipo de nivel (UE 548/2014) 2
7 Potencia nominal 2000kVA
8 Enfriamiento UN
9 Frecuencia nominal 50 Hz
10 Tensión primaria nominal 11 kilovoltios
11 Tensión secundaria nominal 0,4kV
12 Nivel de aislamiento HV (Um/AC /LI) 12 kilovoltios/28 kilovoltios/75 kilovoltios
13 Nivel de aislamiento BT (Um/AC) 1,1kV/3kV
14 Roscado sin carga (HV) ±2x2,5%
15 grupo de vectores Din 11
16 Clase de aislamiento (HV /LV) F/F
17 Terminal HV (terminales inferiores) cable directo
18 Terminales BT Entrada superior, flexible


conexión a la barra colectora
19 Clasificación climática C2
20 Clasificación ambiental E2
21 Clasificación del comportamiento del fuego. F1
22 Tensión de impedancia (Reino Unido) [%] 6%
23 Sin pérdidas de carga (Po)[W] 3600
24 Pérdidas de carga a 75 ℃ (Pk) [M] 18000
25 Pérdidas de carga a 120 ℃ (Px) [W] 18000
26 Potencia acústica máxima Lw(A) 70dB
27 Capacidad soportada del nivel de aceleración del suelo (horiz./vert.) [g] ≥0,2/≥0,2
28 Longitud [mm] 1750
29 Ancho [mm] 1250
30 Altura[mm] 2100
31 Peso total [kg] 3700
32 Distancia entre centros del transformador de las ruedas [mm] 1070
33 Protección de ingreso (IP) IP00

1.8 Montaje y accesorios

Cada transformador estará provisto de:


Requisito
34 Sujetadores aplicables 1 juego
35 Bolas de puesta a tierra en terminales AT (terminales superiores) 1 juego
36 Terminales de puesta a tierra cerca de la parte inferior 2
37 Acabado del transformador Estándar
38 Sensores de temperatura PTC ubicados dentro de los devanados de BT 3 juegos
38.1 La señal de disparo se activa en: 150
38.2 La señal de alarma se activa en 120
38.3 El control del ventilador se activa en 80
39 Sensor de temperatura PT100 fijado en el exterior del transformador 1
40 Caja de terminales montada sobre transformador 1
41 Unidad de protección térmica (ver apartado 09) 1
42 Fijaciones sísmicas 1 juego
43 Placa de características montada en transformador 1
44 Placa de características adicional (entrega suelta) 1
45 Levantando ojos y haciendo agujeros. Estándar
46 Alojamiento No
