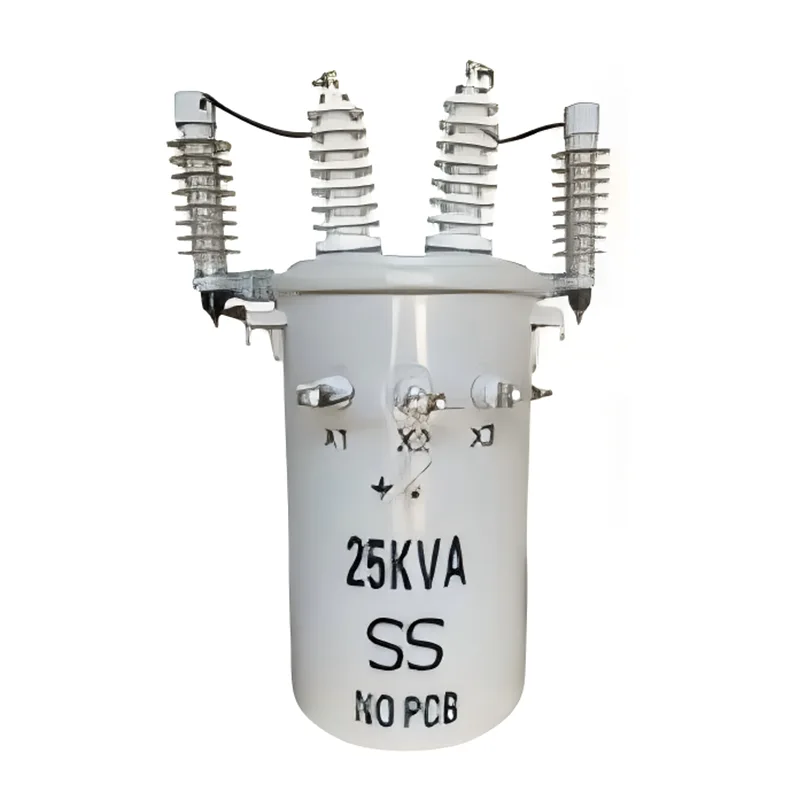

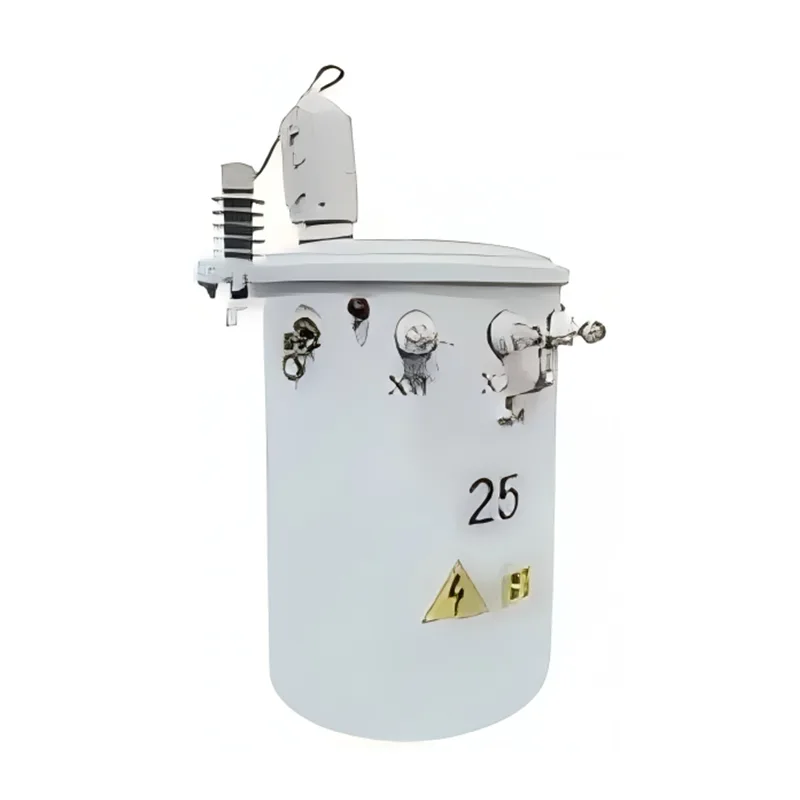

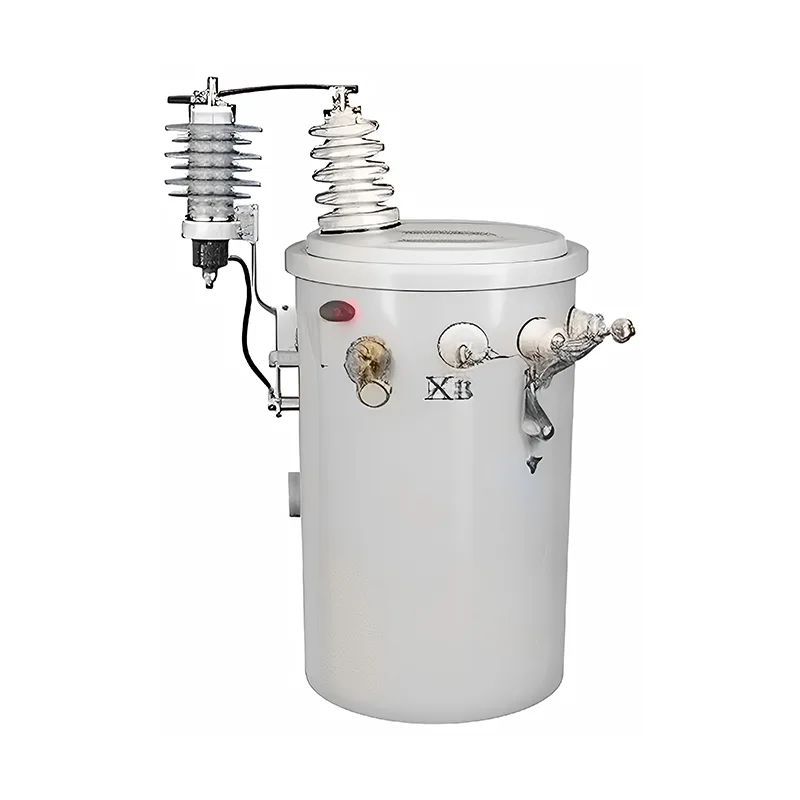

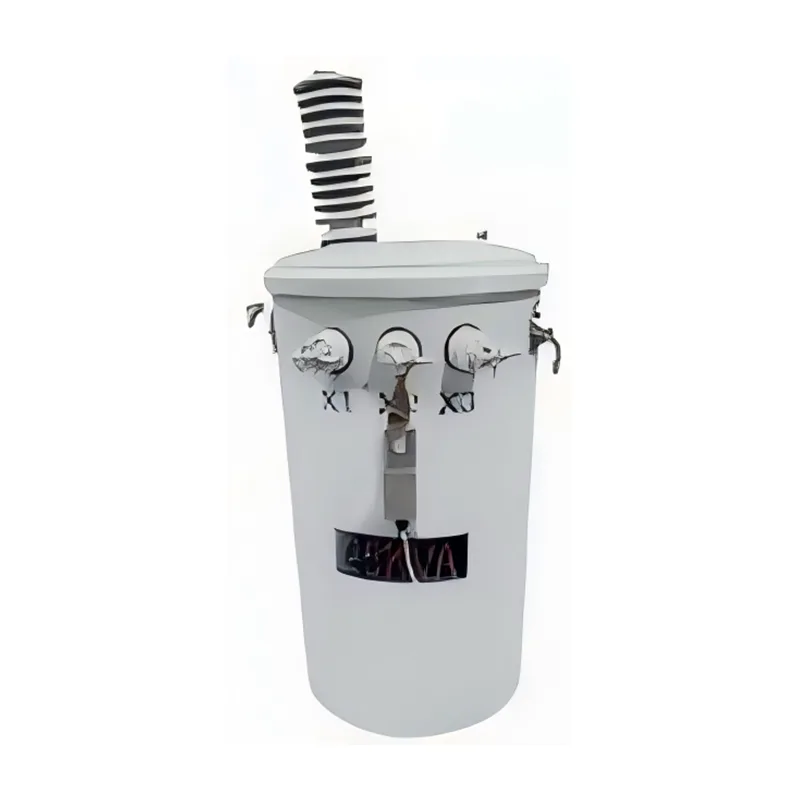

Transformador de distribución aérea monofásico

Dahu Electric es un fabricante y proveedor profesional de transformadores de distribución aérea monofásicos en China. Adoptamos conceptos de diseño avanzados y los aplicamos ampliamente en el sistema eléctrico para la conversión de voltaje y la transmisión de energía.

Enviar Consulta

Descripción del Producto

El transformador monofásico CSP es un dispositivo eléctrico de alto rendimiento ampliamente utilizado en sistemas de potencia para la transformación de voltaje y transmisión de energía. Este transformador de distribución aérea monofásico presenta conceptos de diseño avanzados que garantizan un rendimiento eléctrico excelente y una estabilidad operativa confiable.

Ventajas del producto

Alta eficiencia

El transformador monofásico CSP utiliza materiales de núcleo y diseños de devanado de alta calidad para garantizar bajas pérdidas y alta eficiencia, reduciendo efectivamente los costos operativos.

Diseño compacto

El transformador de distribución aérea monofásico tiene una estructura compacta que ocupa un espacio mínimo, lo que lo hace fácil de instalar y mantener, adecuado para diversos escenarios de aplicación.

Excelente rendimiento de aislamiento

Emplea materiales aislantes de alta calidad para garantizar un funcionamiento seguro en ambientes húmedos y de alta temperatura, lo que extiende su vida útil.

Múltiples especificaciones

El transformador monofásico CSP está disponible en varias potencias nominales y niveles de voltaje para satisfacer las diversas necesidades de los clientes.

Parámetro técnico

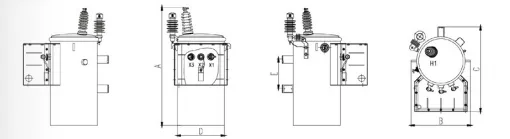

Dimensiones y pesos típicos I (núcleo C.R.G.O)

Clasificación (KVA)	HY (kV)	grifos (%)	LV (V)	Pérdida (W)		Tamaño Dimensiones (mm)					Peso (kg)
Clasificación (KVA)	HY (kV)	grifos (%)	LV (V)	Sin carga	carga completa	A	B	c	D	E	Peso del aceite	Total web
15	7.2	+1/-3*2,5%	120-240	60	180	1040	530	770	410	286	45	175
25				100	300	1040	530	775	410	286	46	178
37.5				113	413	1100	580	830	460	286	59	247
50				150	500	1180	580	830	460	286	62	294
75				225	750	1290	616	880	496	591	84	372
15	19.92	*2x2,5%	120-240	58	185	1180	580	650	460	286	76	194
25				78	325	1155	580	660	460	286	75	217
37.5				100	480	1250	620	691	496	286	90	270
50				125	660	1235	645	725	524	286	109	308
75				165	900	1300	680	780	660	591	122	394

Dimensiones y pesos típicos II (núcleo amorfo)

Clasificación (KVA)	alto voltaje (kV)	grifos (%)	LV (V)	Pérdida(W)		Dimensiones (mm)					Peso (kg)
Clasificación (KVA)	alto voltaje (kV)	grifos (%)	LV (V)	sin carga	carga completa	A	B	C	D	E	Peso del aceite	peso total
10	7.62	*2x2,5%	120-240	17	110	940	580	650	460	286	62	186
15				22	142	1020	580	650	460	286	64	220
25				33	210	1025	680	755	560	286	99	318
37.5				43	305	1060	730	805	610	286	120	393
50				50	410	1130	730	805	610	286	130	451
75				65	580	1280	780	875	610	591	154	560
10	14.4	22,5%	120-240	12.5	260	1075	480	550	360	286	44	134
15				15.5	395	1085	500	580	380	286	44	150
25				24	500	1085	580	655	460	286	47	215
37.5				32	680	1245	580	655	460	286	69	282
50				38	800	1260	616	691	496	286	96	340
75				60	1000	1330	680	775	560	591	115	428
